平面图：在“平面图”页面，展示的户型图/框线图

此处的<平面图>为轻量化版本，基于“自动户型图”服务的手动调整功能；

如需自由绘制请前往“VR编辑器-PC版”。

页面介绍：

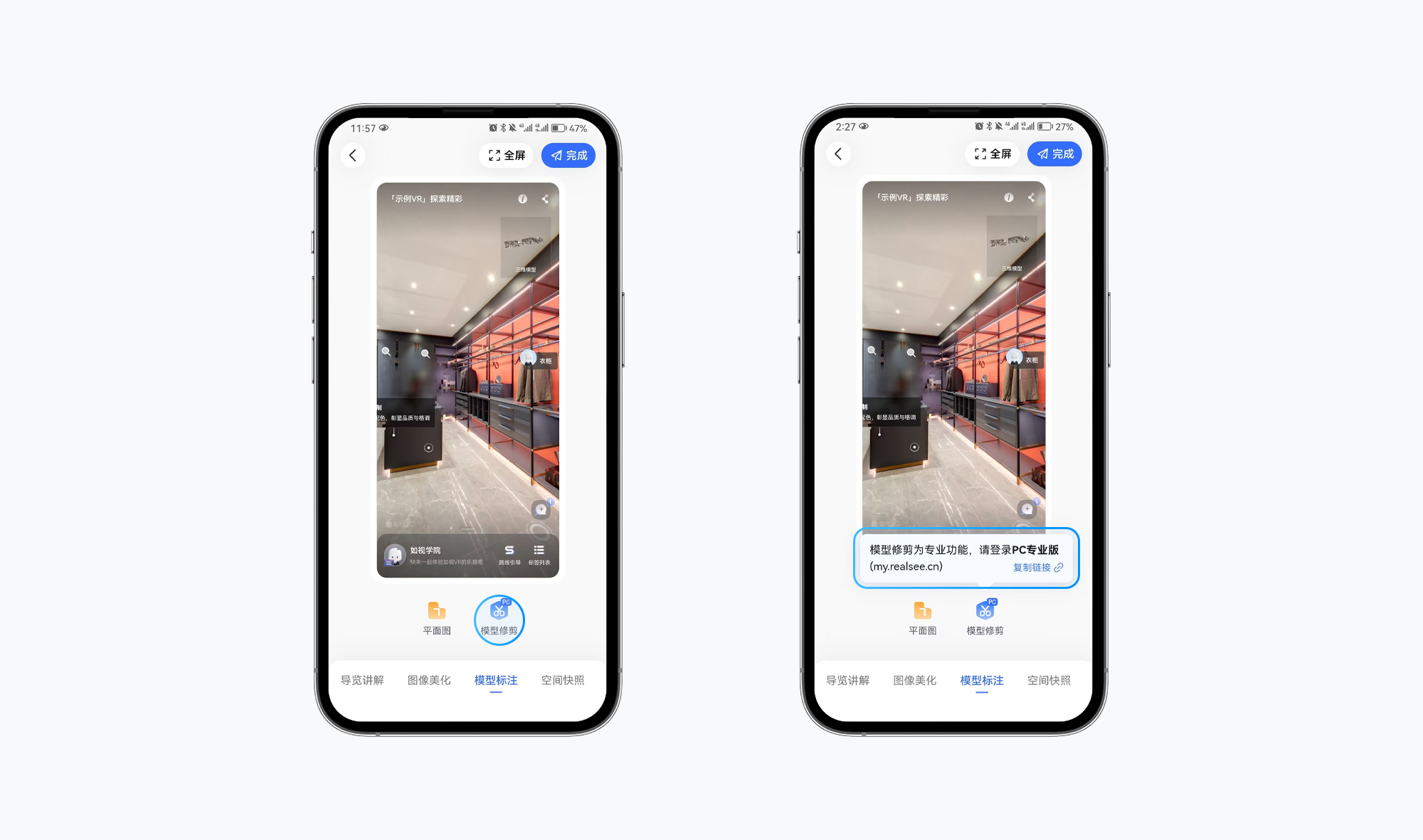

1.点击<模型标注>，选择<平面图>功能，点击绘制，进入平面图功能页面；

2.可编辑“朝向、绘制墙、添加门、添加窗、旋转、功能间修改”；

https://vr-public.realsee-cdn.cn/release/pagepress/LqdepESN/uploads/0cbcb818-7db6-4048-8116-f7ef2d10f71f.png

功能操作：

-点击需要编辑平面图的项目卡片，自动进入编辑界面

-点击<模型标注>，点击<平面图>，进入移动端平面图编辑器

https://vr-public.realsee-cdn.cn/release/pagepress/wyYzyFML/uploads/e8438473-d9ab-4b85-aab4-e11ffcf016d8.png

1.墙体

1.1 新建墙体

-点击<绘制墙>按钮，进入墙体绘制页面

-找到墙体起点，长按屏幕进行滑动绘制

-松开手指既为绘制完成

https://vr-public.realsee-cdn.cn/release/pagepress/LmNmvlPP/uploads/68ab0d68-498a-47de-83ff-660d786b39c3.png

1-2 正交绘制

为方便用户进行绘制，进入绘制墙体功能，默认进行正交绘制，即只能绘制垂直于坐标系的墙线，无法绘制斜墙。

如需关闭正交绘制，可以在绘制墙体的时候，点击右侧的<正交>按钮进行开启或关闭功能。

https://vr-public.realsee-cdn.cn/release/pagepress/OYGrDCyz/uploads/8a82a904-1f9e-403c-8492-fb5328c027d4.png

1.3 放大镜功能

放大镜功能可以帮助用户进行更精准的墙体绘制。

绘制墙体时自动开启放大镜功能。

https://vr-public.realsee-cdn.cn/release/pagepress/mCkHhrqq/uploads/1697ec17-fbd0-49d9-8c2d-06a594990ff0.png

1.4 修改墙体

-点击需要修改的墙体

-对墙体的尺寸、类型等进行修改

https://vr-public.realsee-cdn.cn/release/pagepress/OMNiffiD/uploads/92e5a699-13e8-4892-bb7c-300f225d6bd8.png

2.如何添加门窗

2.1 新建门窗

添加窗：

-点击<添加窗>按钮

-找到需要添加窗户的位置，点击墙线进行窗户的添加

-添加完成后，在右侧工具栏中，对窗户的尺寸、类型等进行操作

https://vr-public.realsee-cdn.cn/release/pagepress/uuxwmHXV/uploads/596e7891-3f8c-4c3e-9e32-5a25afb82754.png

添加门：

-点击<添加门>按钮-找到需要添加门的位置，点击墙线进行门的添加

-添加完成后，在右侧工具栏中，对门的尺寸、类型等进行操作

https://vr-public.realsee-cdn.cn/release/pagepress/eBpepuCa/uploads/bfb93220-e1f3-46c8-9664-a1bac96ddc58.png

2.2 修改门窗

-点击需要修改的门/窗

-对门/窗的尺寸、类型等进行修改

https://vr-public.realsee-cdn.cn/release/pagepress/FFyhtzXd/uploads/fb415b59-c610-4668-8d30-7fd4e50577f0.png

2.3 确定入户门

-点击需要设置为<入户门>的门

-点击<入户门>按钮

-点击<确定>，设置为入户门

https://vr-public.realsee-cdn.cn/release/pagepress/TzYEICvZ/uploads/f1acfc8a-e26e-4afb-81dc-c7c2b4eb1040.png

3.如何添加物件

3.1 添加物件

添加物件：

-点击<添加物件>

-选择需要添加的物件，点击画布进行添加

-添加完成后，在右侧工具栏中，对物件的尺寸、备注等进行操作

https://vr-public.realsee-cdn.cn/release/pagepress/oZZZjrmL/uploads/c3b13cd0-35c7-4f7b-9d06-6447c0249f28.png

3.2 添加物件备注

-添加物件完成后，点击物件

-点击<备注>按钮，添加50字符以内的备注

-添加完成后，点击<确认>按钮即可保存

https://vr-public.realsee-cdn.cn/release/pagepress/MjCzMLTQ/uploads/81168e8e-9f2f-4286-9b79-92f040adc27b.png

3.3 修改物件

-点击需要修改的物件

-对物件尺寸、备注等进行修改

https://vr-public.realsee-cdn.cn/release/pagepress/EOWOmwGw/uploads/4fa7ee17-e1a3-485e-95af-bfa1488cde6e.png

3.4 便捷调整功能：

-拖动<缩放>按钮，对物件进行等比缩放

-拖动<旋转>按钮，对物件进行旋转

https://vr-public.realsee-cdn.cn/release/pagepress/SbsfRTdm/uploads/4f92a302-12e7-4309-9a03-3a5e169ad274.png

3.5 展示标注功能：

-点击需要查看的物件，即可显示物件尺寸等信息

https://vr-public.realsee-cdn.cn/release/pagepress/rMliPtSV/uploads/52ea1b3b-781d-4c5e-bc11-81ecf16deff5.png

4.辅助编辑功能

4.1 模型底图显示

为方便用户进行平面图绘制，如视推出<模型底图>功能，用户可根据模型底图进行平面图的绘制。模型底图开关功能

-点击右上角的<工具箱>按钮

-点击底图参考开关按钮，控制底图开关

https://vr-public.realsee-cdn.cn/release/pagepress/lXVfXPhw/uploads/42204047-ff04-4442-8701-db961f0b1891.png

4.2 查看VR功能

增加查看VR功能，用户可以在绘制平面图的过程中，点击查看VR空间实景。

-点击右上角<VR>按钮，即可进入VR空间查看

https://vr-public.realsee-cdn.cn/release/pagepress/RwMVgipv/uploads/3b2afcd6-eddf-46a1-a8ed-5a0b6a8a95cc.png

5.工具箱

5.1 平面图旋转

提供平面图旋转功能，方便用户进行平面图方向旋转。

操作步骤：

-点击<工具箱>按钮

-点击<平面图旋转>

-滑动滑钮进行平面图旋转，并查看角度

https://vr-public.realsee-cdn.cn/release/pagepress/GzCcAsiB/uploads/cd426988-eb49-4e6a-96bf-02756ed303c0.png

5.2 朝向设置

提供户型图朝向设置功能，方便用户重新设置户型朝向。

操作步骤：

-点击<工具箱>按钮

-点击<朝向设置>

-滑动滑钮进行朝向旋转，并查看角度

https://vr-public.realsee-cdn.cn/release/pagepress/RnLniFMO/uploads/669b7e4e-2df9-40fe-9ef4-5ee9da2e9098.png

5.3 底图参考开关

为方便用户进行平面图绘制，如视推出<模型底图>功能，用户可根据模型底图进行平面图的绘制。模型底图开关功能

-点击右上角的<工具箱>按钮

-点击底图参考开关按钮，控制底图开关

https://vr-public.realsee-cdn.cn/release/pagepress/nrwNcQaT/uploads/87302e44-8b50-4c59-b987-86a53d791359.png

6.保存功能

编辑完成后，点击右上角的<保存>功能，即可保存编辑之后的平面图

https://vr-public.realsee-cdn.cn/release/pagepress/mFwpZtgu/uploads/319c8ac9-56fe-4635-b4ff-e639181a2cfe.png
