多楼层空间

更新于 2025年04月16日

多楼层空间

1.功能介绍

使用「如视VR app」及「REALSEE G1智能云台」,用户可进行多楼层空间采集。

1.1 空间结构划分

对于空间结构,无论其建筑面积大小或所处环境,均可以将其宏观的拆分为「单层」和「多层」两种类型;

1.2 多楼层空间的定义

多楼层,即整个需要采集的物理空间,在竖直方向上,存在“层与层”有叠加关系的空间结构;

像住宅场景常说到的「跃层」和「复式」,均属于多楼层结构;「错层」不属于多楼层结构;

举例:

https://vr-public.realsee-cdn.cn/release/pagepress/YwrpFveY/uploads/pp-admin/ea98cce4b6f3cf8c08004ad8ebc9cce8.png

tips:如果物理空间为多楼层,但仅需采集其中的某个单一楼层,不算多楼层采集。

1.3 多楼层VR的案例展示

B&G Hair Studio

2、功能教程

2.1 采集操作

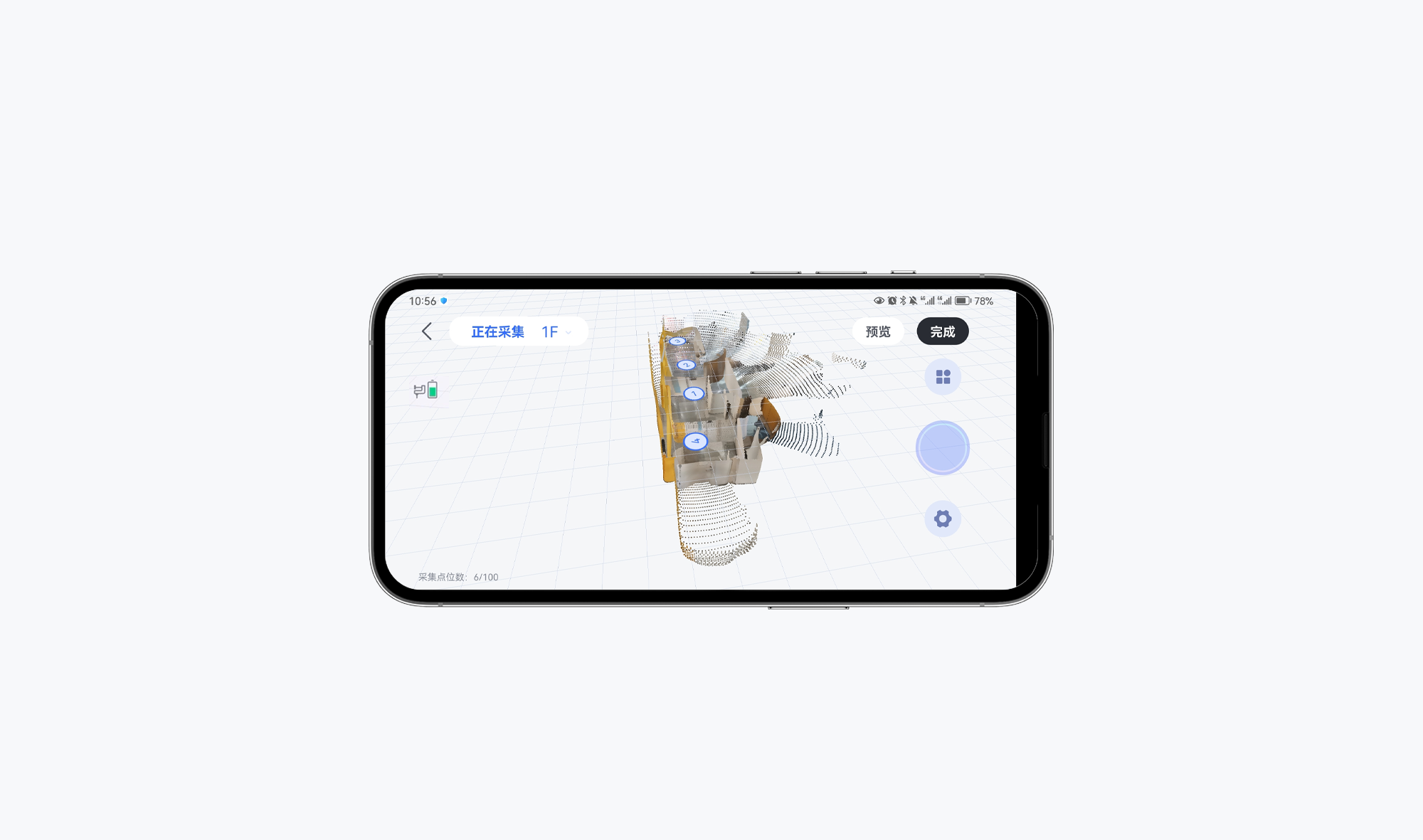

1.第一楼层正常采集

新建项目后,按照REALSEE G1智能云台设备进行正常采集。点击查看REALSEE G1常规采集教程

https://vr-public.realsee-cdn.cn/release/pagepress/wyWlJWre/uploads/pp-admin/0d790a66523d8de0adaf5559335c21d2.png

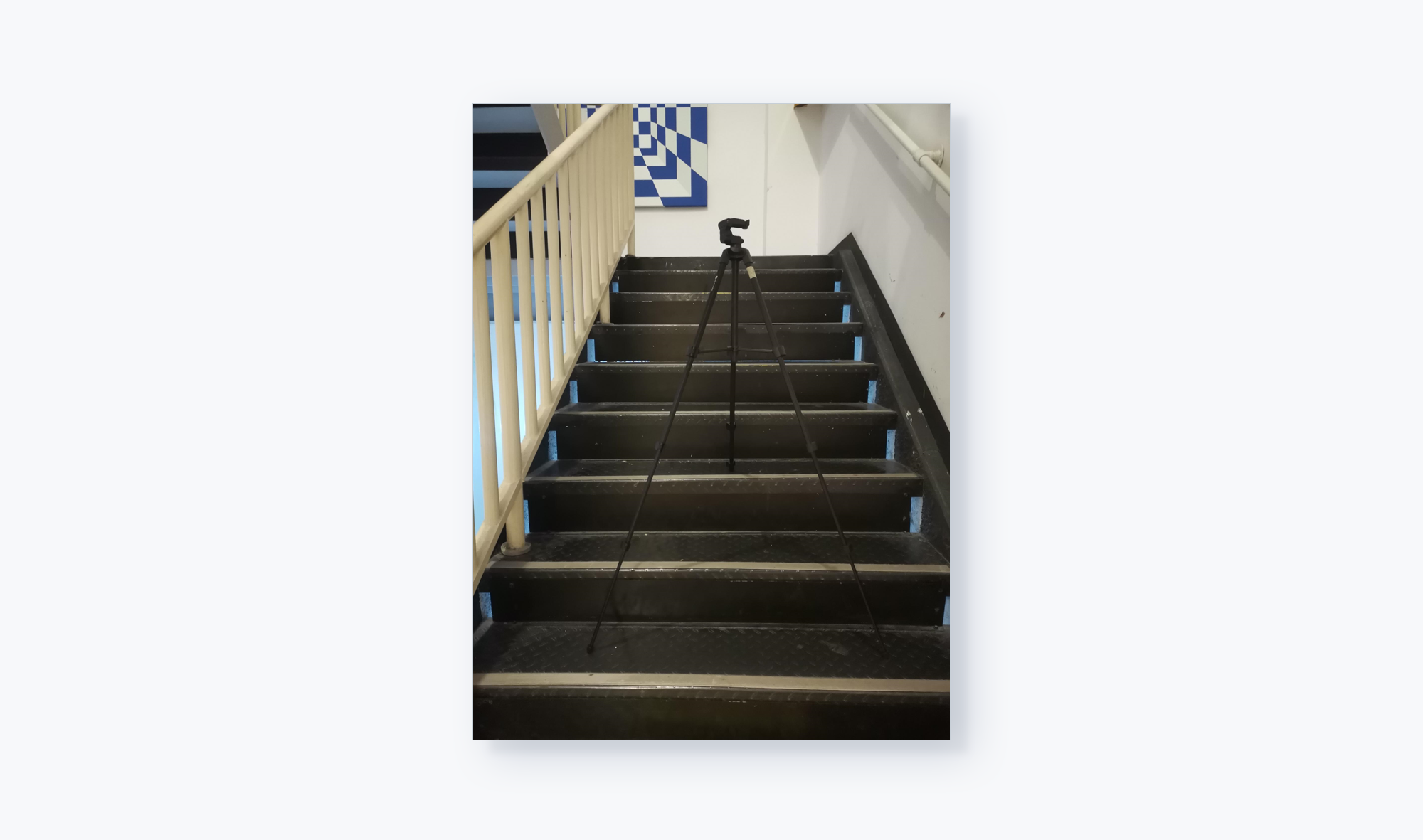

2.采集楼梯空间

-移动设备,调整三脚架,采集楼梯空间;

注意事项

需调整三脚架的支撑腿为“两长一短”形态,使设备在楼梯上保持水平状态;建议点位间隔3~4个台阶,间隔太远会影响点位漫游时的连贯性。

https://vr-public.realsee-cdn.cn/release/pagepress/TxolvyuR/uploads/4c2a904d-0d7b-4fe5-99d4-da3682fe4d13.png

3.新建楼层

到达第二楼层采集时,需要进行新建楼层操作;

点击左上角的<楼层管理>,点击<新增楼层>,创建新的楼层;

创建完成后,会自动进到新建的楼层,当前画布中没有点位。

https://vr-public.realsee-cdn.cn/release/pagepress/btQzttbU/uploads/0867fbcb-748b-4373-94f7-3c1a45f70350.png

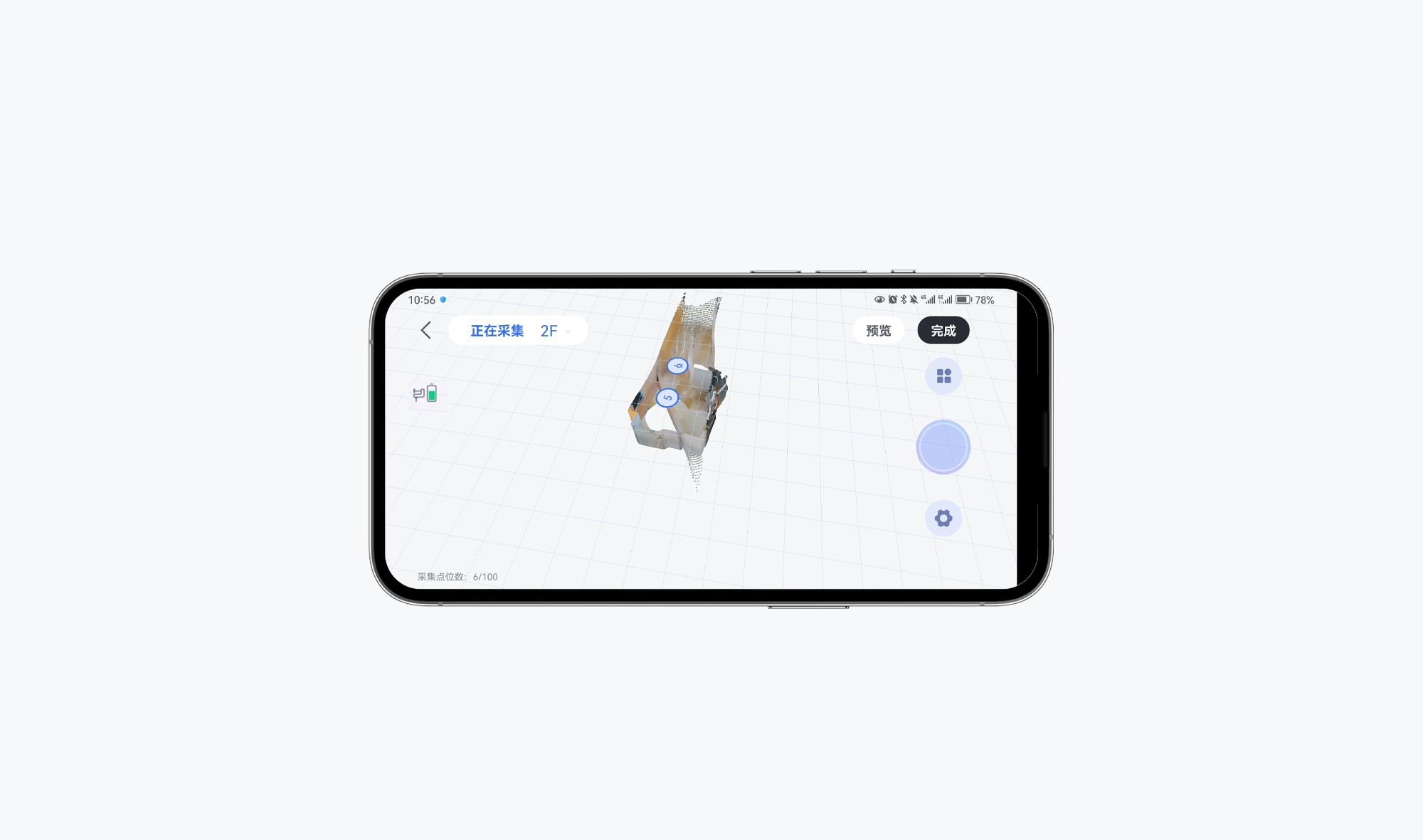

4.第二楼层正常采集

按照REALSEE G1 智能云台设备的常规操作方式,继续正常采集B楼层

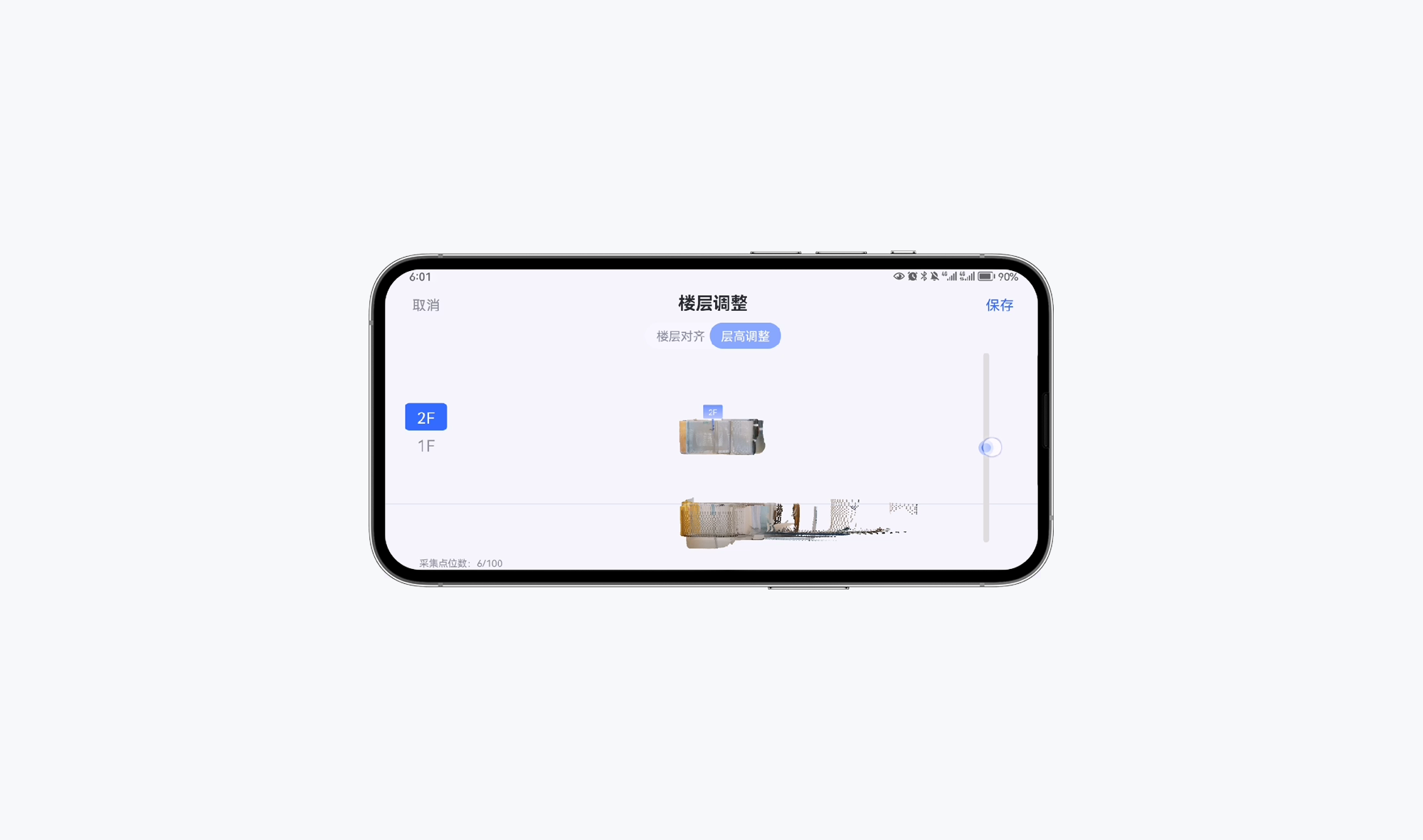

5.楼层调整

用户可以使用该功能进行楼层位置调整。

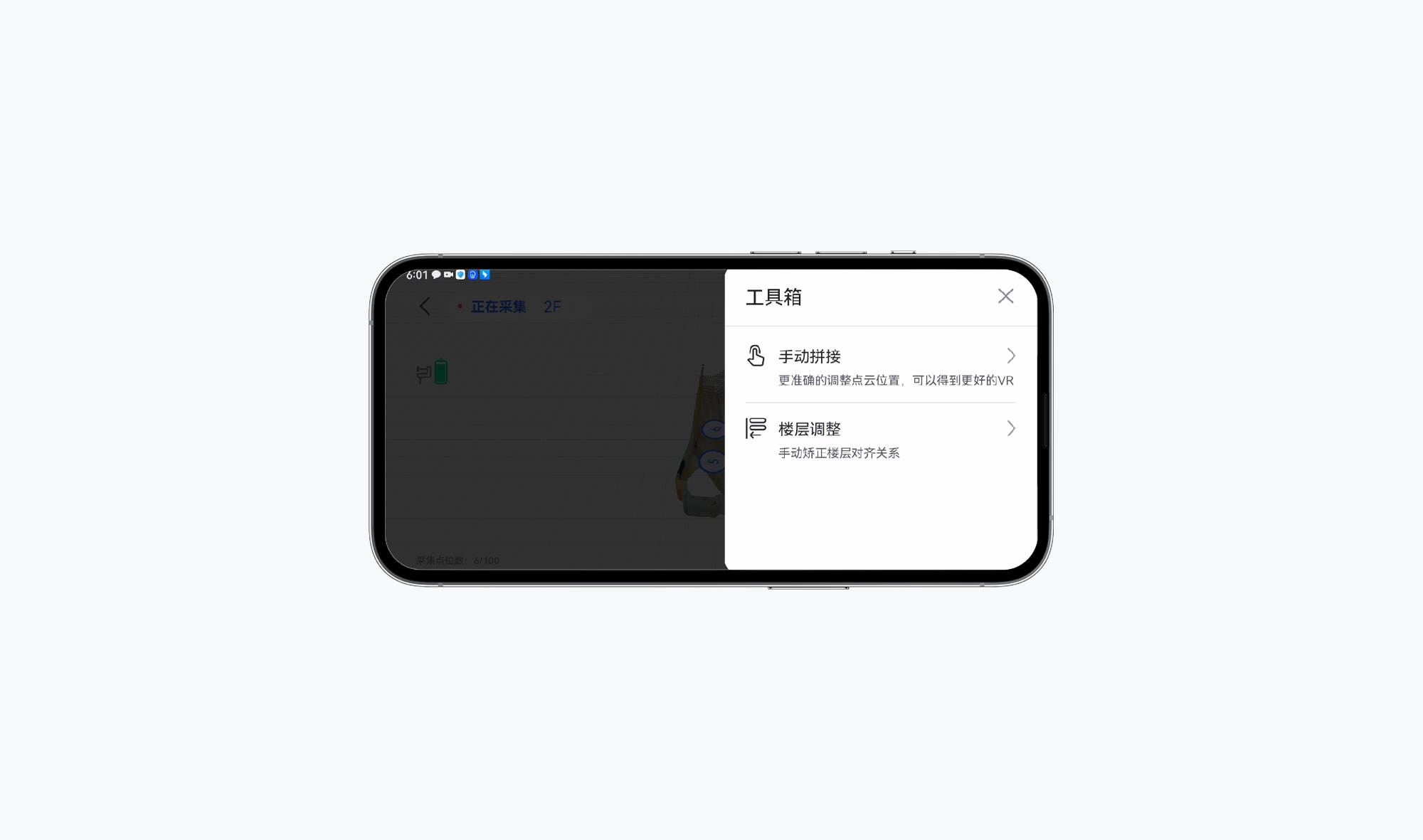

-点击右上角的工具箱,选择<楼层调整>工具;

-进入楼层调整界面,在层高调整模式下,滑动右侧<滑块>,可调整楼层高度;

-按照实际的空间结构,完成楼层层高调整。

https://vr-public.realsee-cdn.cn/release/pagepress/XIyhMXFa/uploads/pp-admin/0674bfd096a0beb6968077d76e0857bd.png


https://vr-public.realsee-cdn.cn/release/pagepress/NfwWxRGt/uploads/pp-admin/4153ee5c38c7da518cba6b4c8bc9251e.png

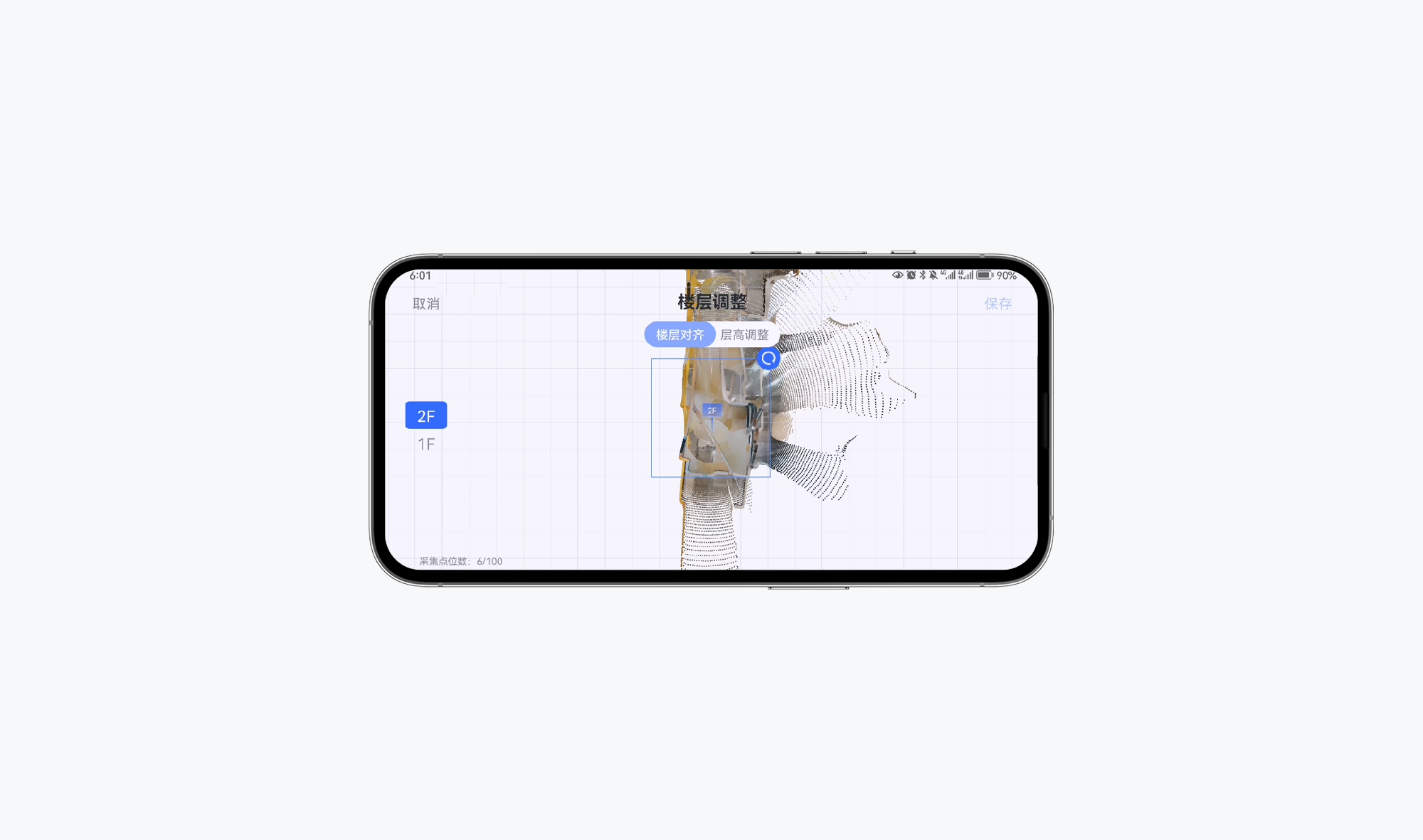

-进入楼层调整界面,在楼层对齐模式下,移动或旋转楼层,可调整楼层对应关系;

-按照实际的空间结构,完成楼层对齐调整。

https://vr-public.realsee-cdn.cn/release/pagepress/LwgCStHC/uploads/pp-admin/f6f253eb2bbe0cf1933e657d1c443c3a.png

注意事项

脚架安装及调整,在安装设备之前,检查三脚架稳定性,扣紧三脚架的各个按钮,防止因三脚架不稳定导致设备倾斜或摔倒,避免设备损坏;

2.2 楼层管理功能

用户可以在楼层管理功能中进行楼层添加、楼层命名、楼层删除、楼层切换等操作。

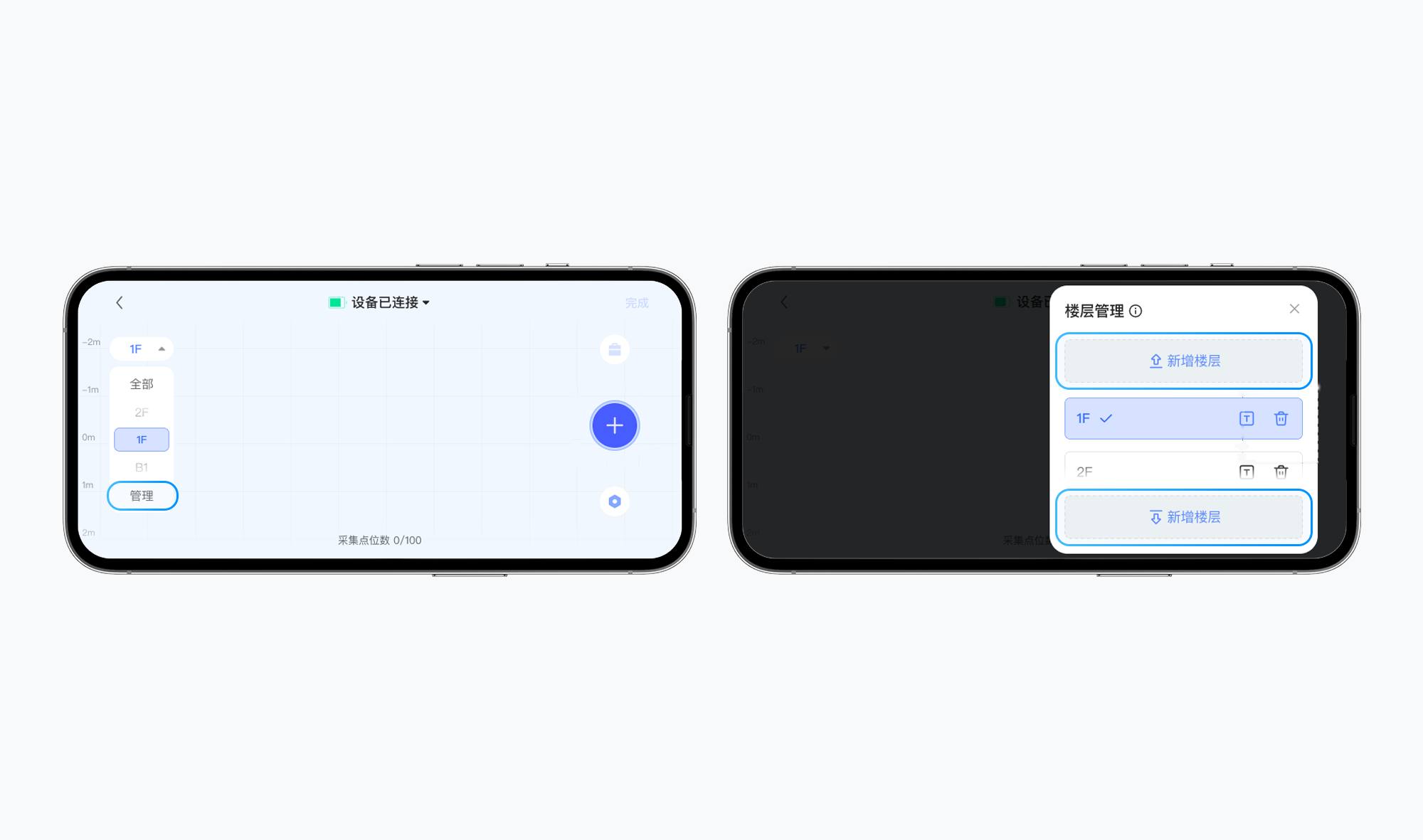

2.2.1 楼层添加

-点击楼层

-点击管理

-点击<向上或向下新建楼层>

https://vr-public.realsee-cdn.cn/release/pagepress/vNknOJlf/uploads/d3aecbc9-7bec-41c7-8dc3-49b27a8f241a.png

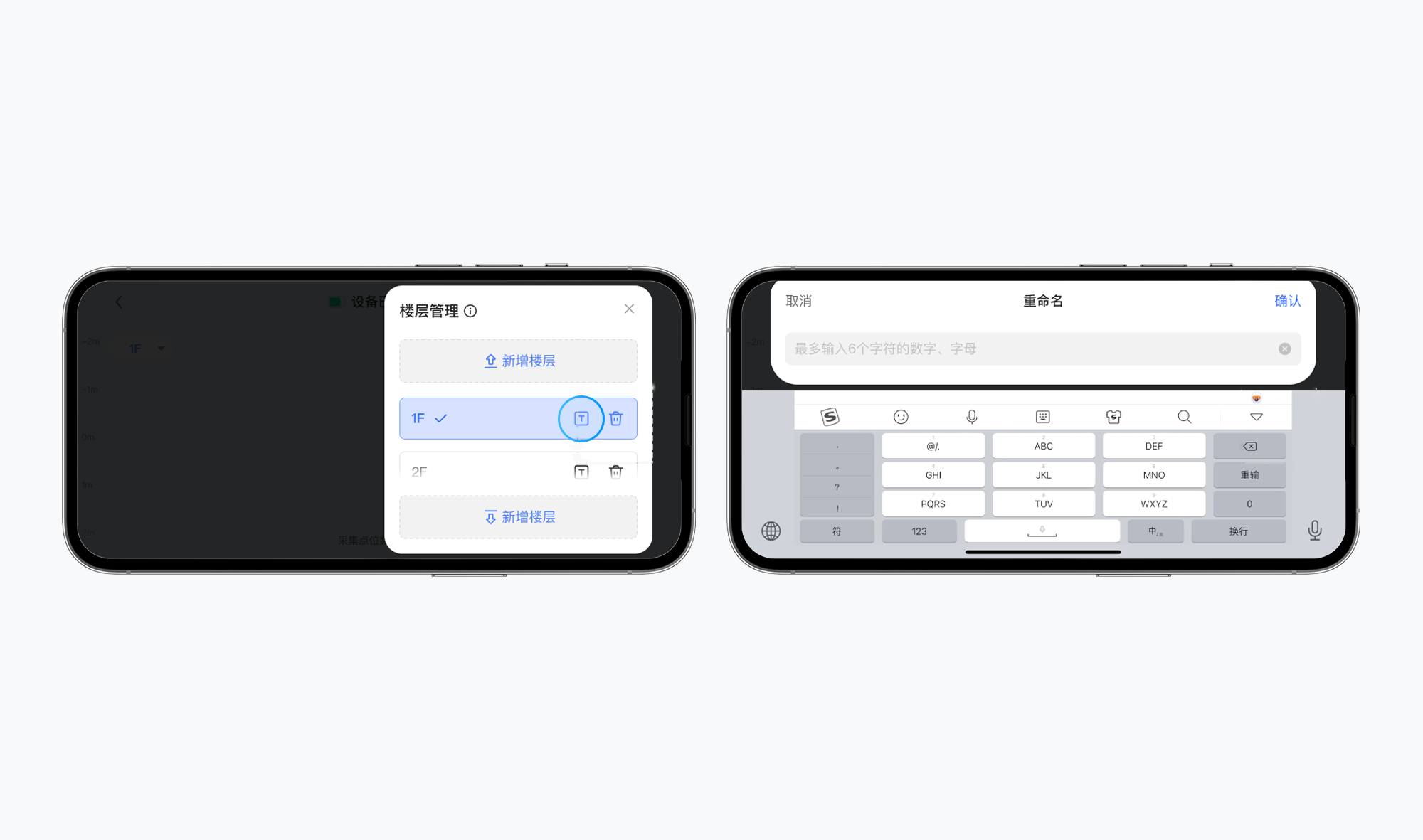

2.2.2 楼层重命名

点击楼层右侧的文本按钮,按需更改楼层名称。

https://vr-public.realsee-cdn.cn/release/pagepress/jaXnvhEl/uploads/f7ecdddd-6c92-4c01-b751-15d61c2fc3c1.png

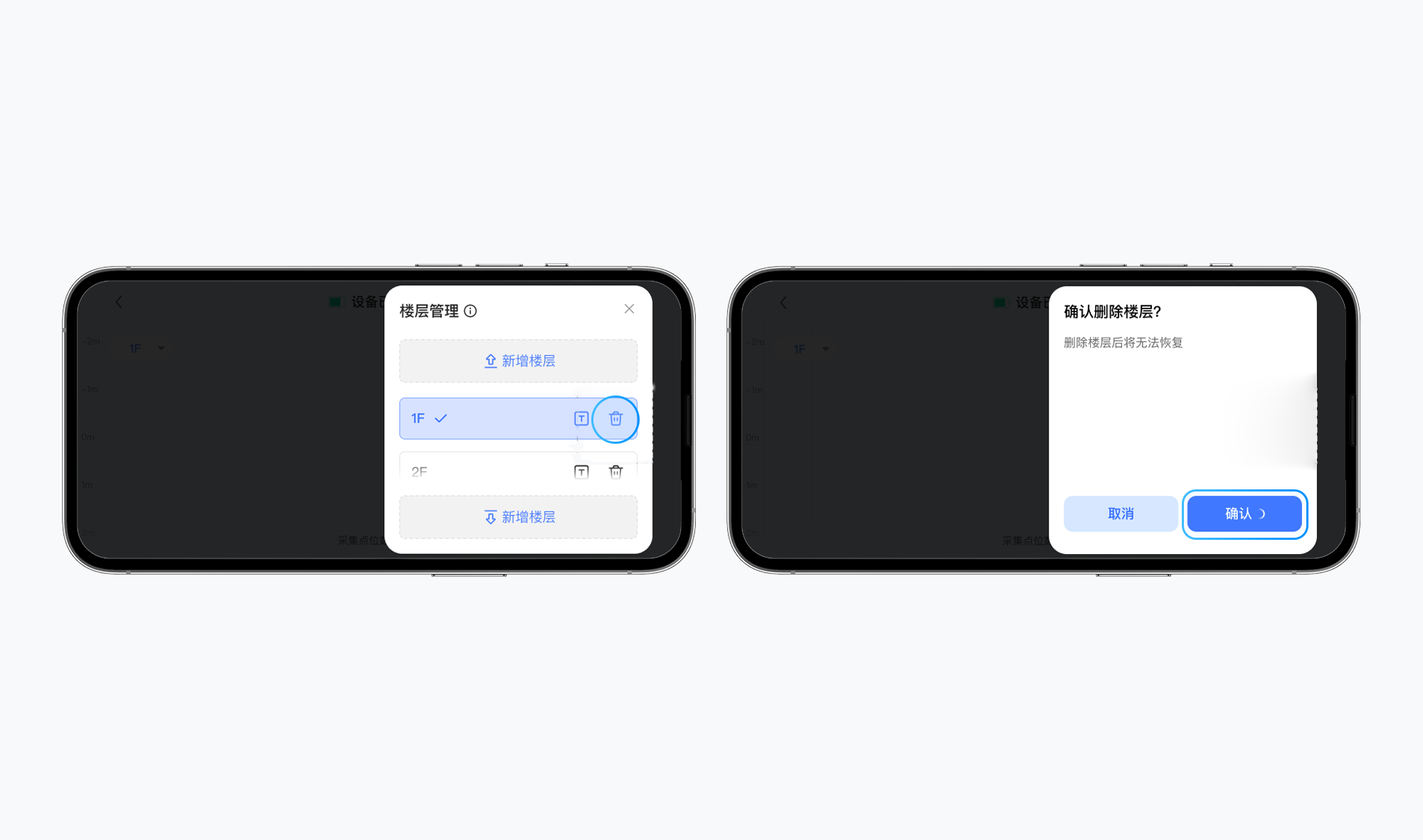

2.2.3 楼层删除

点击楼层右侧的删除按钮,即可删除该楼层

https://vr-public.realsee-cdn.cn/release/pagepress/hbuNMmmK/uploads/db411c00-464c-49bd-b0f7-9cd021003bec.png

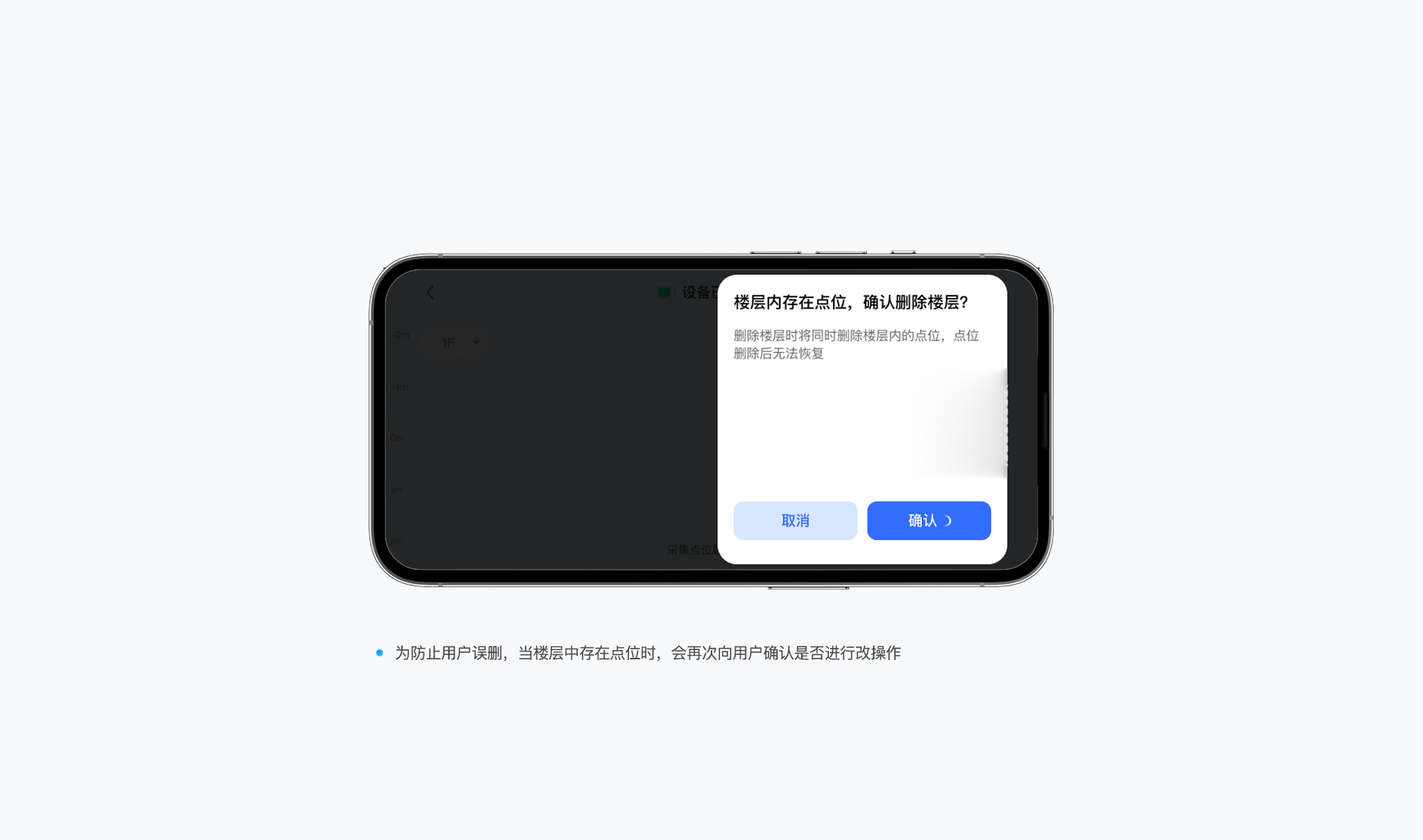

tips:删除楼层前请确保楼层中没有点位,否则会影响采集空间的完整性

https://vr-public.realsee-cdn.cn/release/pagepress/PPsNsGTB/uploads/0ae2a82d-2152-4407-9e15-33aeca87d953.png

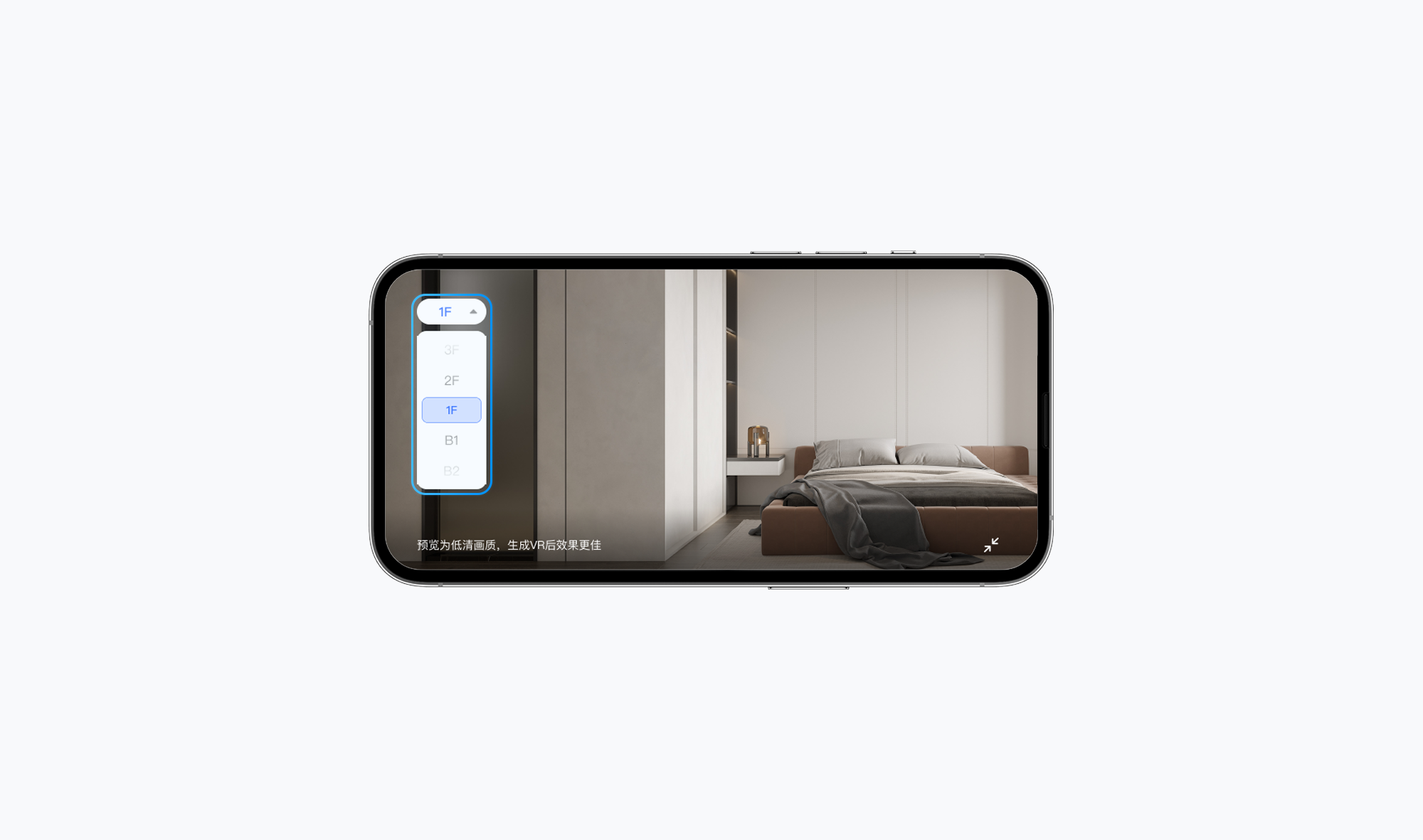

2.2.4 楼层切换

在预览时,如需进行楼层切换,可以点击楼层管理,点击需要跳转的楼层,即可完成切换

https://vr-public.realsee-cdn.cn/release/pagepress/eeDQrmMo/uploads/83251a62-6453-43d1-847e-c623130be921.png

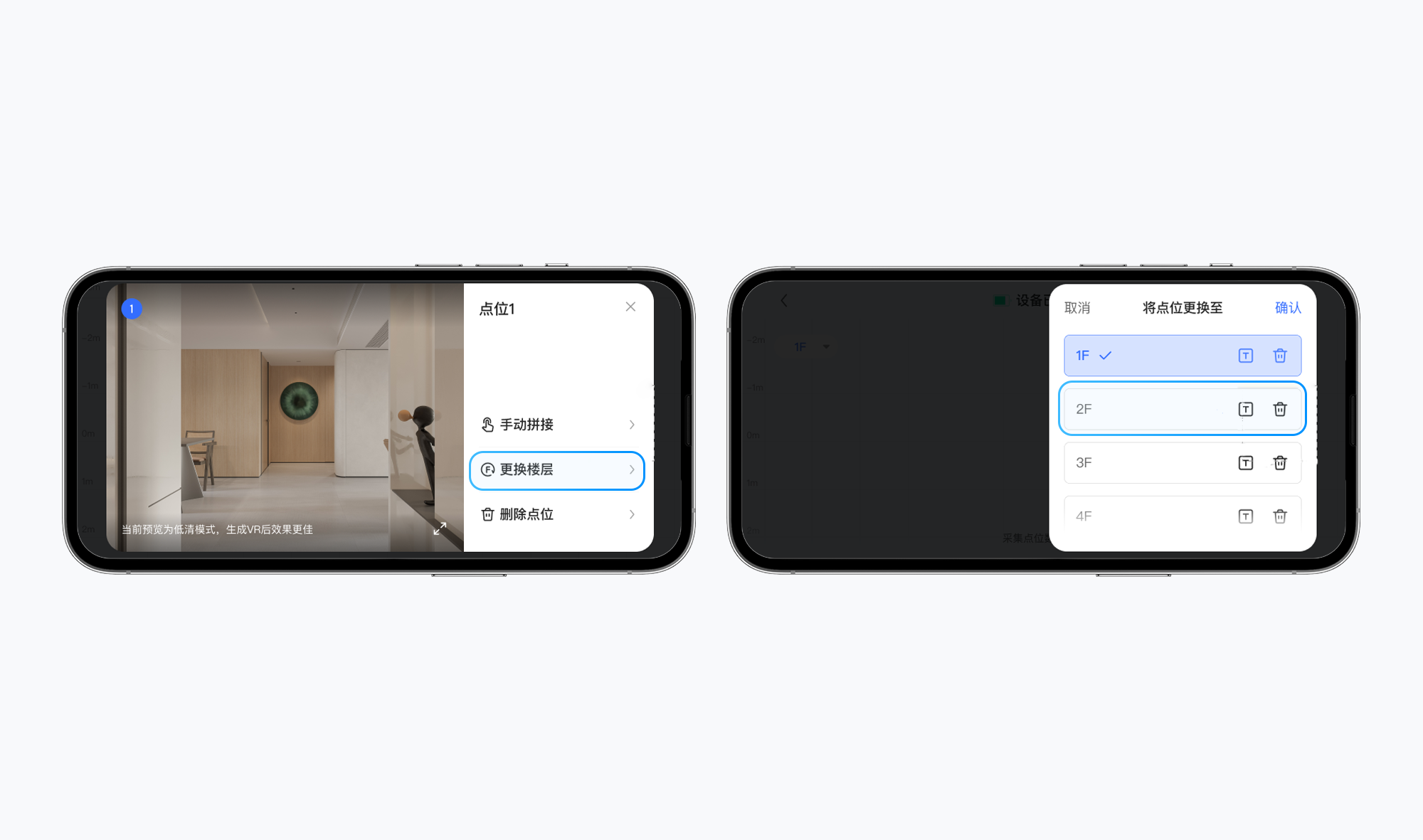

2.3 点位调整功能

点位调整功能可以帮助用户对所在楼层错误的点位进行调整;

点击<需要调整的点位>,弹出点位窗口,点击<更换楼层>,选择对应的目标楼层;

点击确认,完成点位的楼层调整;

操作完成后,点位自动调整至目标楼层,并出现在相应楼层的画布中。

https://vr-public.realsee-cdn.cn/release/pagepress/YFhBVwTf/uploads/3669cd19-a48b-4a39-a918-2d8544406df7.png
2.4 多楼层采集边界

在纵向空间上,最多采集多少层空间

原则上使用REALSEE G1 智能云台设备采集多楼层空间时,在纵向空间中,只要单项目采集点位不超过100个,对采集楼层的多少是没有限制的。

3. 多楼层编辑功能

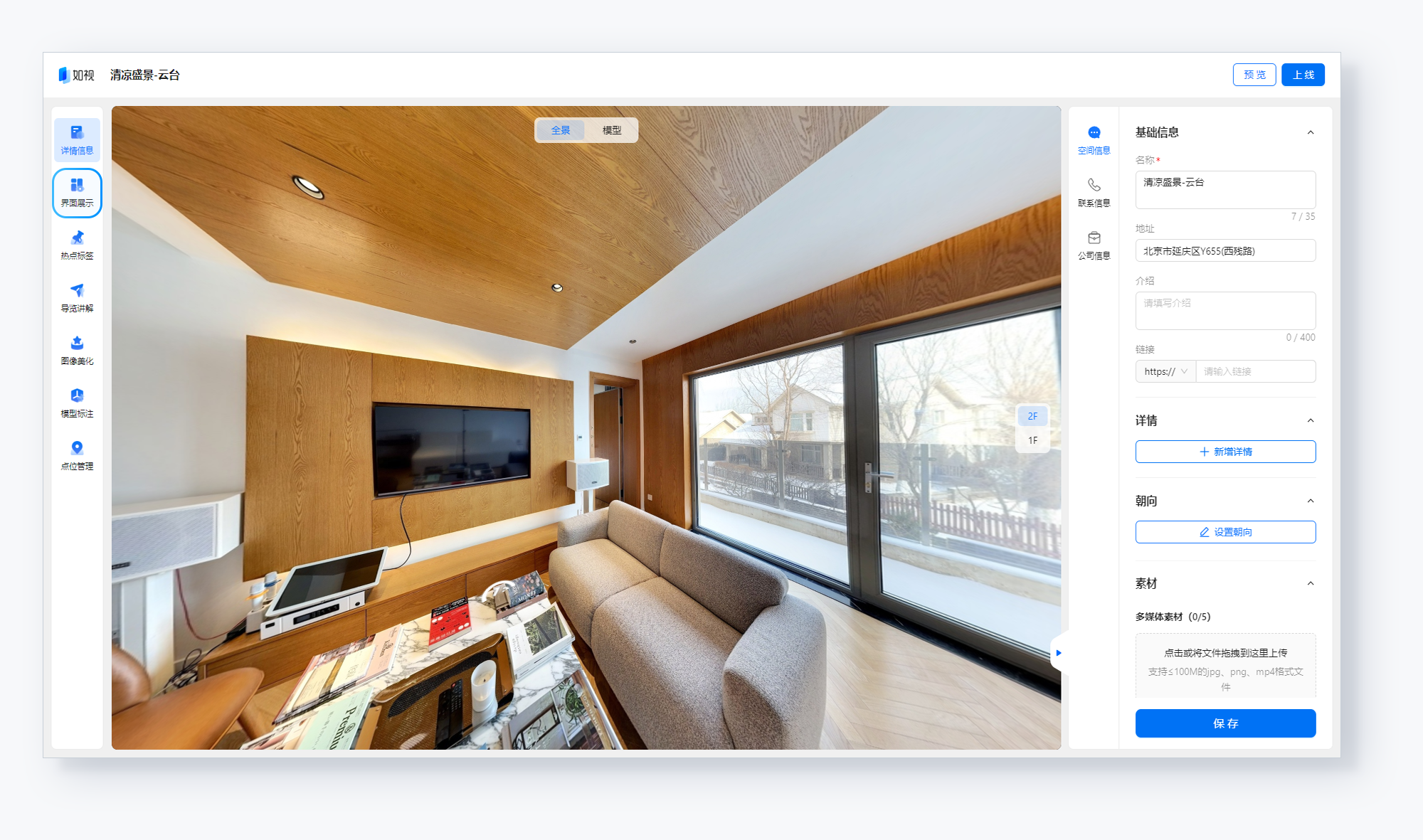

3.1 修改各楼层的初始点位

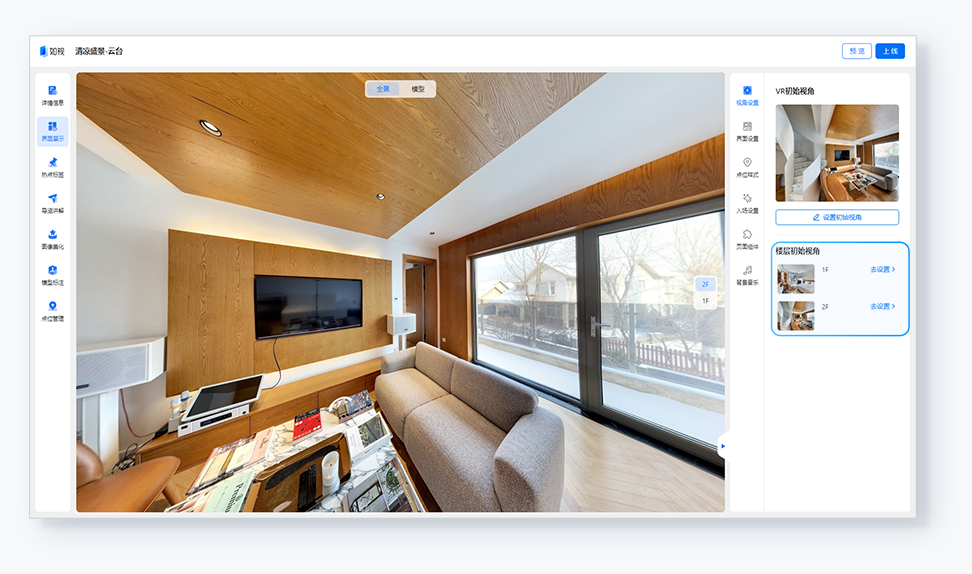

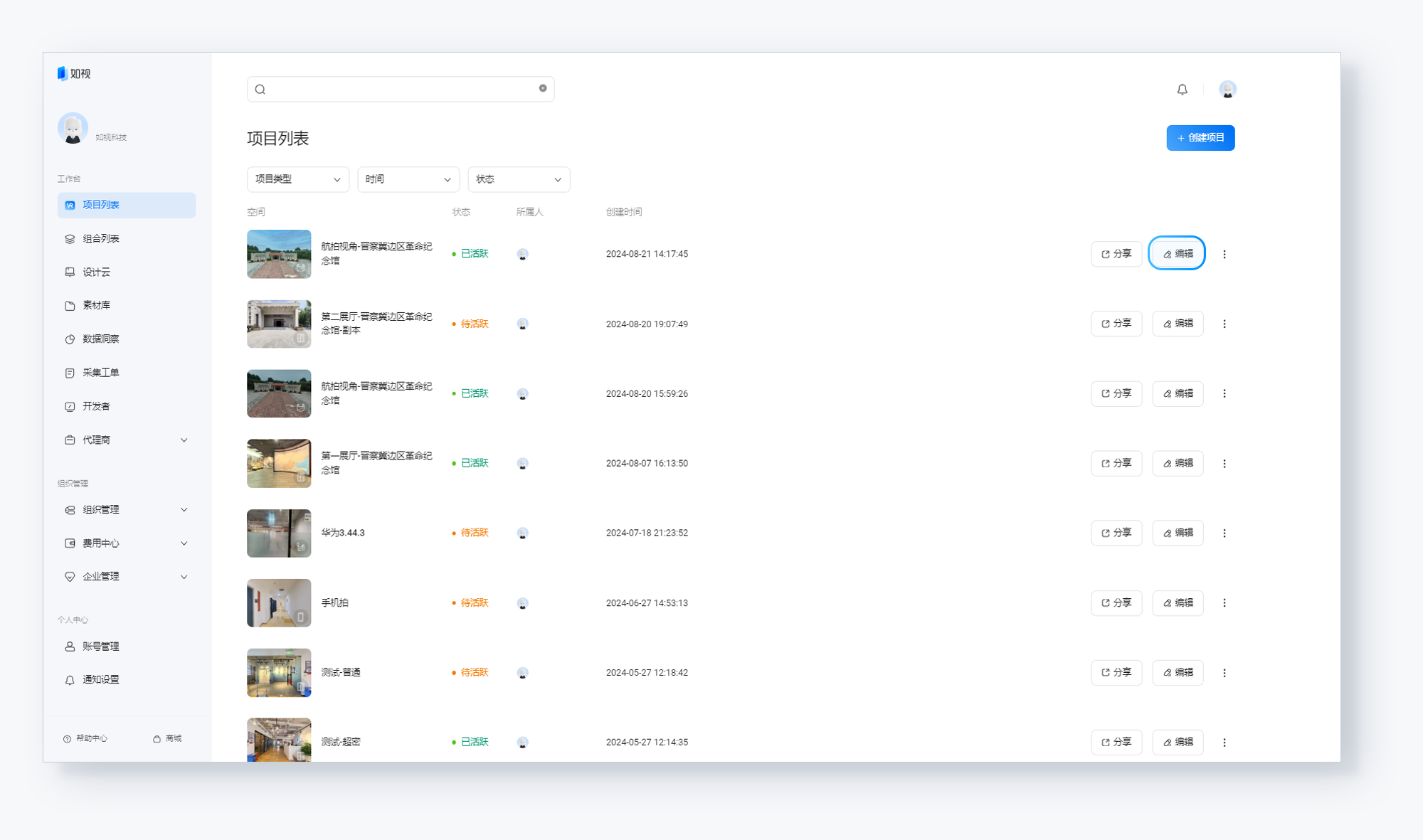

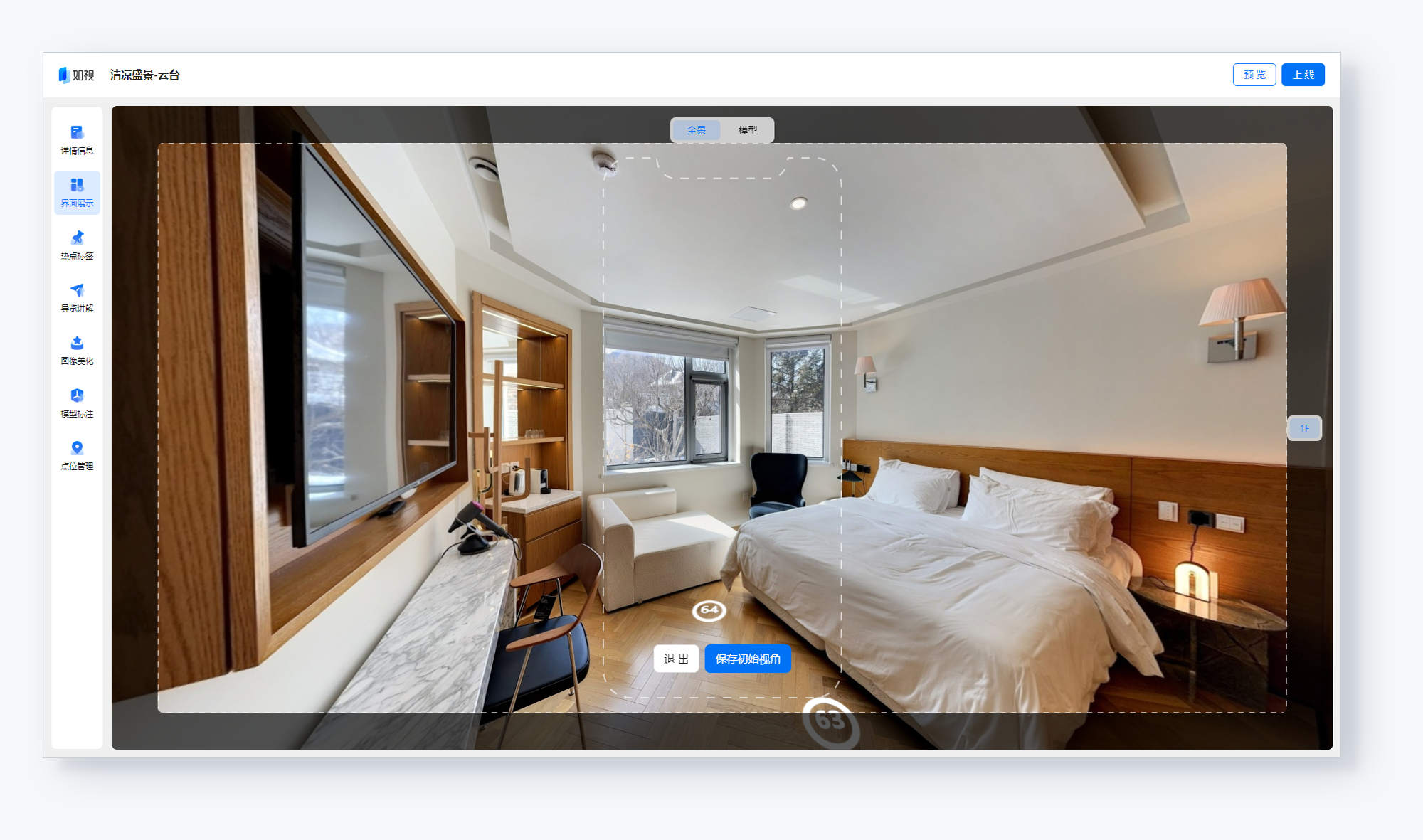

完成多楼层采集后,您可以自行设置各个楼层的初始点位,方便展示VR作品。打开PC端VR后台-点击生成的VR-界面展示-视角设置-选择楼层-选择初始视角-点击确认

https://vr-public.realsee-cdn.cn/release/pagepress/pKkyCSqC/uploads/829dc2ef-92ae-4048-92db-3665b76b7a20.png


https://vr-public.realsee-cdn.cn/release/pagepress/ZiaWJfxq/uploads/pp-admin/66bffc082a3b1aa4b387696f4d3d3ac4.png


https://vr-public.realsee-cdn.cn/release/pagepress/NJhReQdU/uploads/pp-admin/6a0cac2481468768600d442dcbf2ca47.png


https://vr-public.realsee-cdn.cn/release/pagepress/lpawiBrm/uploads/pp-admin/f950b89fdd63fd98173e4614e1307d6b.png

3.2 多楼层VR的展示解读

针对具有多楼层结构的VR产物,C端页面会有对应的展示功能。具体说明如下:

3.2.1 【漫游页面】

可通过“点位漫游”,模拟真实行走,在空间中游览多个楼层;

也可通过“楼层切换”,选择对应楼层,快速跳转至目标楼层;


https://vr-public.realsee-cdn.cn/release/pagepress/lzlUJiJl/uploads/pp-admin/a1c70c8ad9c4f5ffd3b2b9afc7972910.png


3.2.2 【三维模型页面】

可通过“显示控制”,查看全部或单个楼层的模型;

选择“全部”,则整个空间的三维模型,正常显示;

选择“单个楼层”,则该楼层三维模型正常显示,其他楼层变得透明不可见;

单个楼层显示时,不会页面居中,仍会保持其与整个空间的相对位置关系不变。


https://vr-public.realsee-cdn.cn/release/pagepress/QCoPKrNA/uploads/pp-admin/2bf1d2ffba2c5b594123b4cad7ee88bf.png


3.2.3 【三维模型-多楼层分隔】

多楼层的三维模型,在三维模型页面展示时,算法会进行智能分隔;

如果某个小空间为跨楼层的挑空空间,则根据该空间地板所属楼层,进行分隔显示;如图所示


https://vr-public.realsee-cdn.cn/release/pagepress/igAkuKHZ/uploads/pp-admin/b481317a5211b6cb7b95918a74c28566.png


3.2.4 【平面图页面】

可通过“显示控制”,调整平面图页面的显示内容;

选择“某个楼层”,则正常显示该楼层的平面图;

单个楼层显示时,不会页面居中,仍会保持其与整个空间的相对位置关系不变。


https://vr-public.realsee-cdn.cn/release/pagepress/rGKzpUpj/uploads/pp-admin/61a72d916a538fb1324ccf44b9bf6c60.png
