全景相机多楼层空间采集

多楼层空间

1.功能介绍

使用「如视VR app」及「全景相机」,用户可进行多楼层空间采集。

1.1 空间结构划分

对于空间结构,无论其建筑面积大小或所处环境,均可以将其宏观的拆分为「单层」和「多层」两种类型;

1.2 多楼层空间的定义

多楼层,即整个需要采集的物理空间,在竖直方向上,存在“层与层”有叠加关系的空间结构;

像住宅场景常说到的「跃层」和「复式」,均属于多楼层结构;「错层」不属于多楼层结构;

举例:

https://vr-public.realsee-cdn.cn/release/pagepress/YwrpFveY/uploads/pp-admin/ea98cce4b6f3cf8c08004ad8ebc9cce8.png

tips:如果物理空间为多楼层,但仅需采集其中的某个单一楼层,不算多楼层采集。

1.3 功能教程

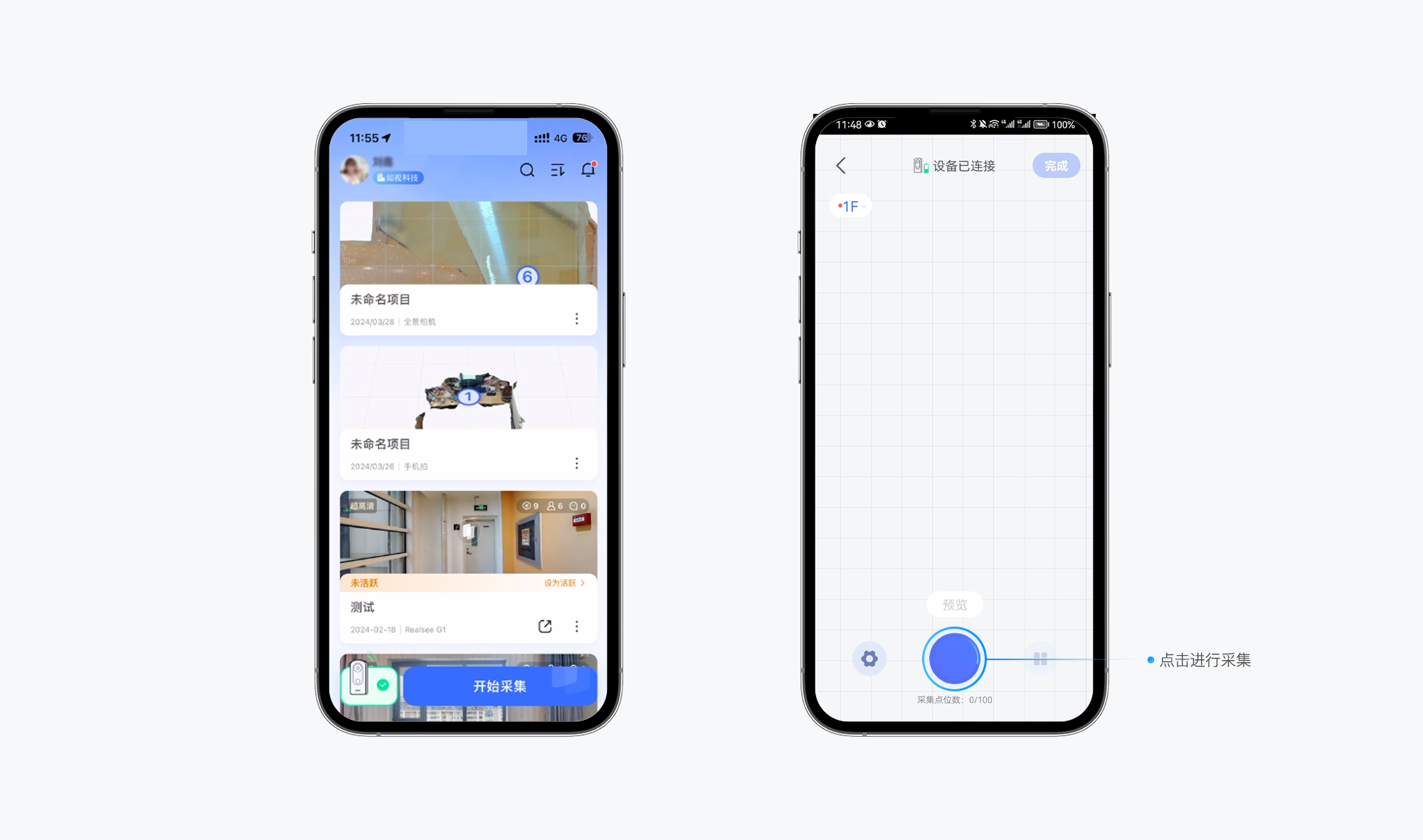

1.3.1【第一楼层采集】

新建项目后,按照全景相机常规操作规范,正常采集第一楼层;

https://vr-public.realsee-cdn.cn/release/pagepress/TKgMDCCs/uploads/pp-admin/08b4968af321b7aefe926f60e6aaed06.png
1.3.2【采集楼梯空间】

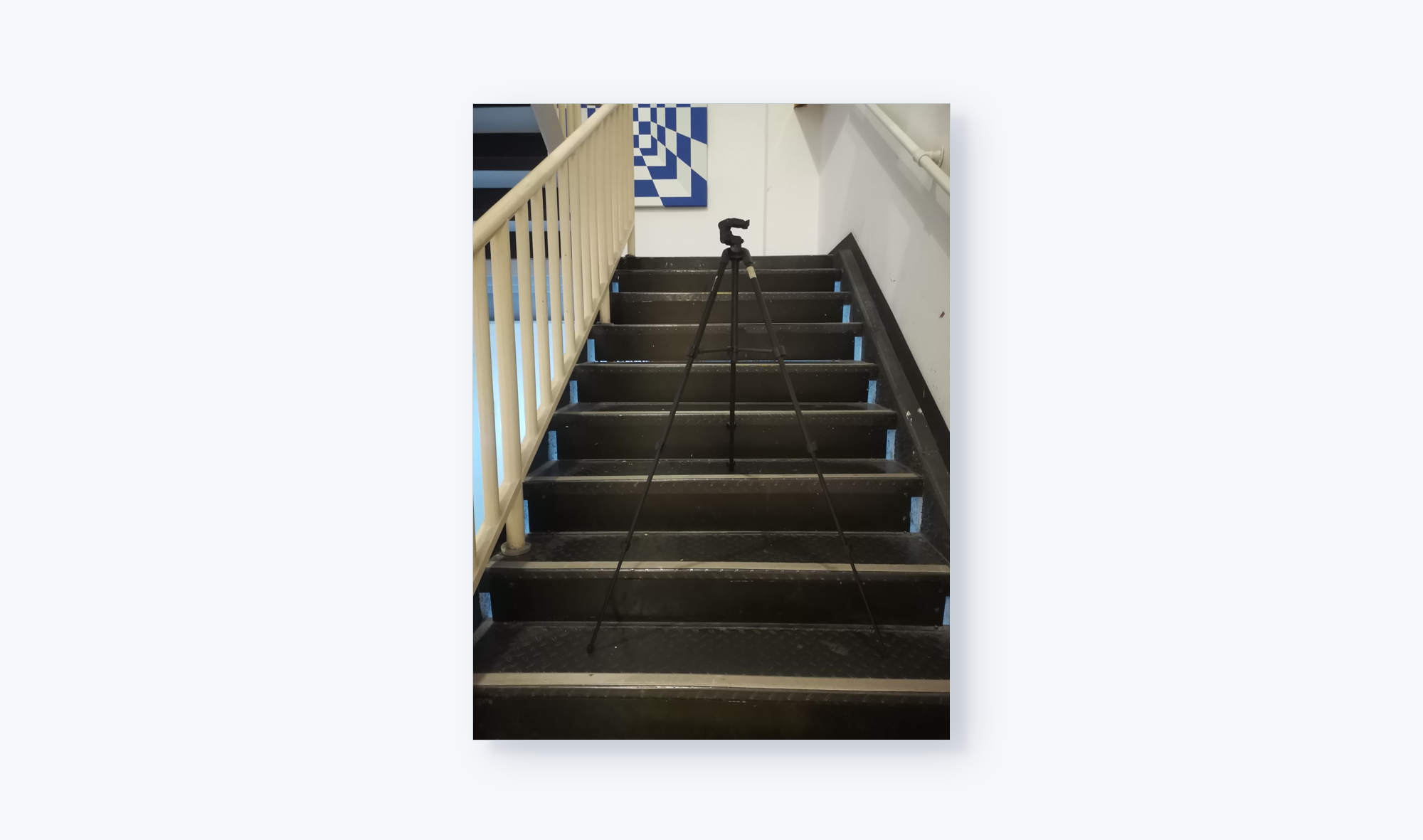

-移动设备,调整三脚架,采集楼梯空间;

注意事项需调整三脚架的支撑腿为“两长一短”形态,使设备在楼梯上保持水平状态;建议点位间隔3~4个台阶,间隔太远会影响点位漫游时的连贯性。

https://vr-public.realsee-cdn.cn/release/pagepress/qkJEApDl/uploads/34e047c2-49bc-47e4-8974-37760f861b64.png
1.3.3【第二楼层采集-新建楼层】

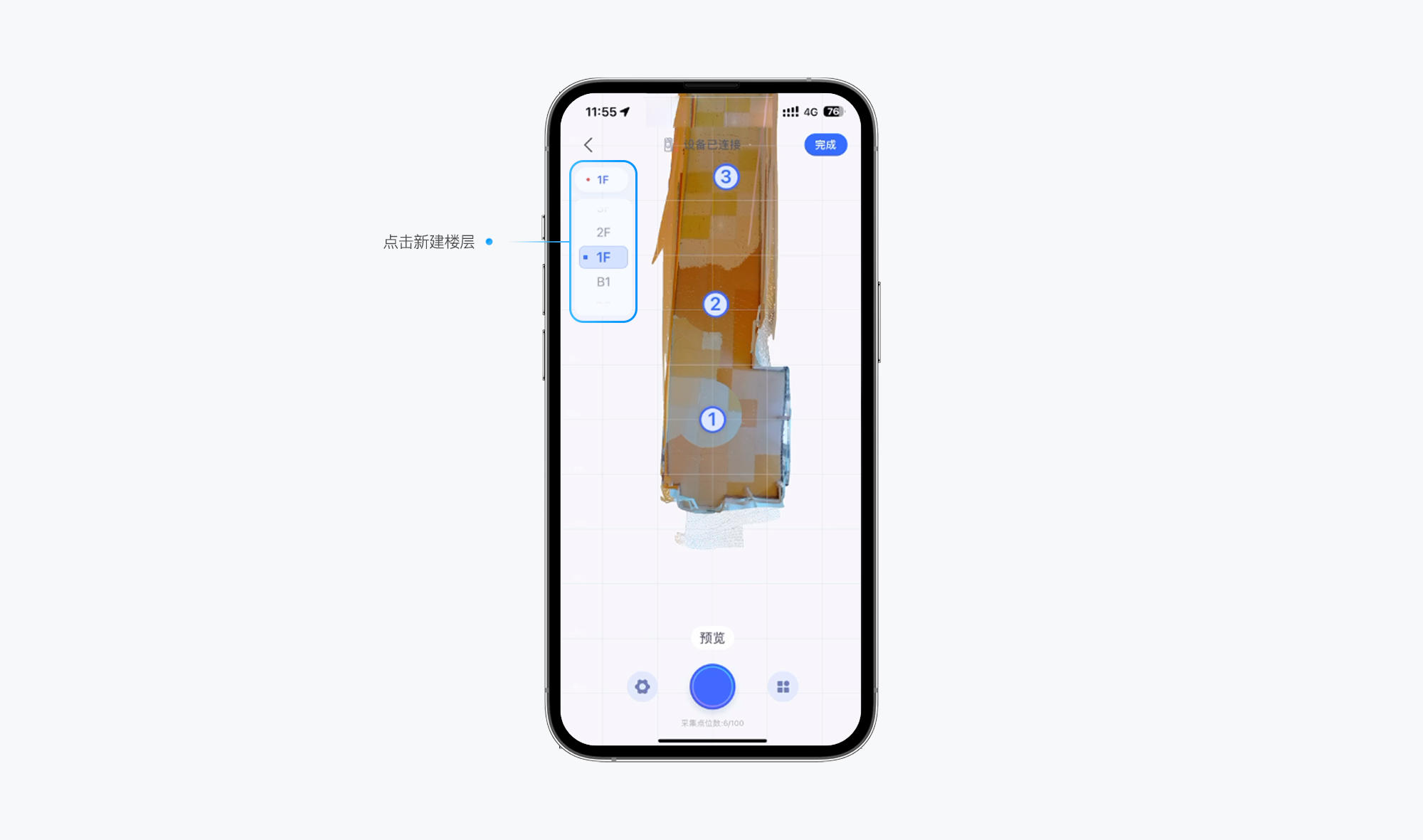

采集完成第二楼层的首个点位,需要新建楼层;

点击左上角的<楼层管理>,点击<新增楼层>,创建新的楼层;

创建完成后,会自动进到新建楼层,画布中没有点位。

此时,已采集的第二楼层首个点位,在画布中仍处于第一楼层;需要进行点位调整。

https://vr-public.realsee-cdn.cn/release/pagepress/hkfFmcyD/uploads/pp-admin/c6708173577443fd7020b3a553693122.png

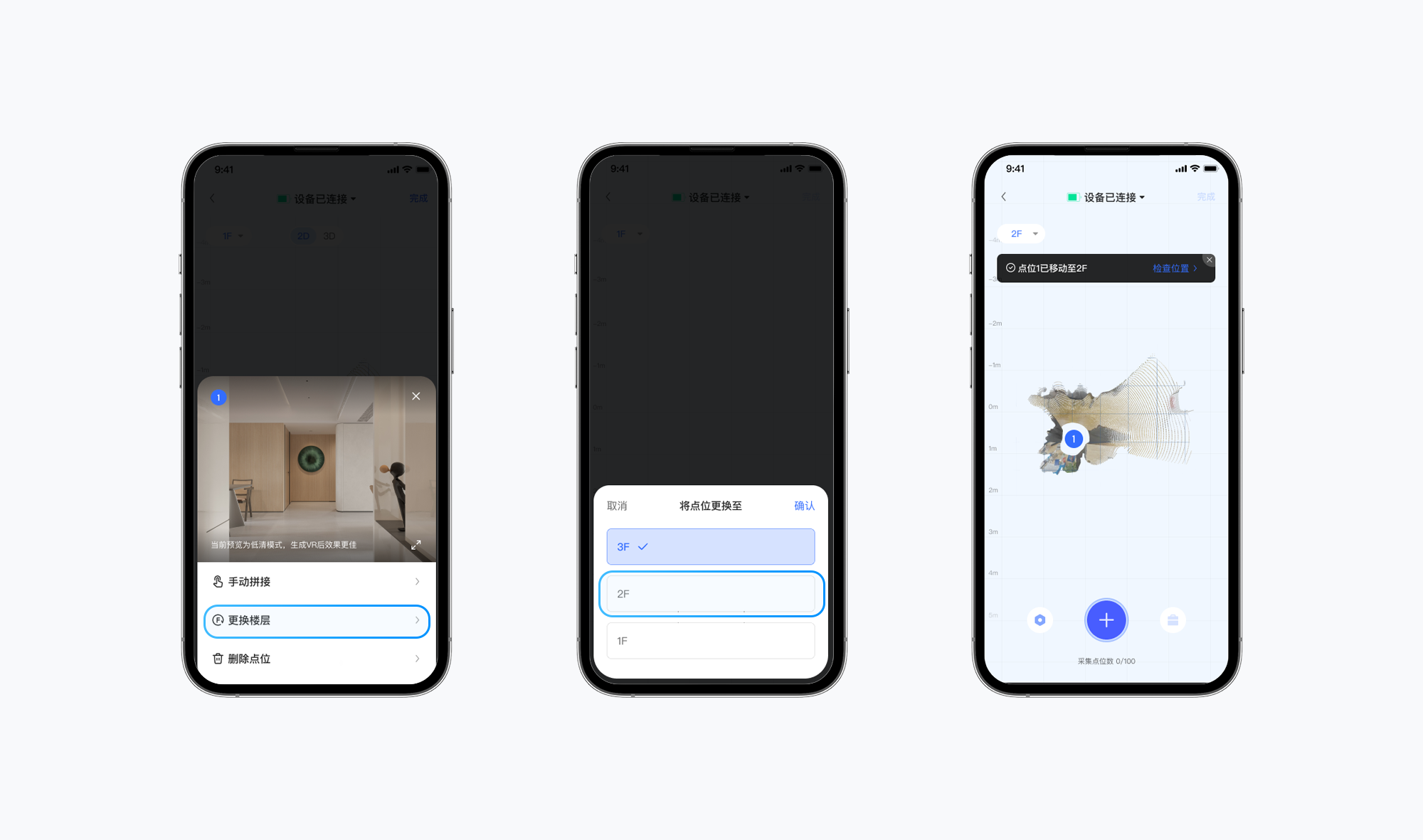

1.3.4 【第二楼层采集-首个点位调整】

点击左上角楼层管理,再次回到已采集的<第一楼层>;

点击<第二楼层首个点位>,弹出点位窗口,点击<更换楼层>,选择对应的目标楼层;

点击确认,完成点位的楼层调整;

操作完成后,点位自动调整至目标楼层,并出现在第二楼层的画布中。

https://vr-public.realsee-cdn.cn/release/pagepress/ATuJctay/uploads/663dd0e0-3541-4f37-a1ea-14c035827597.png

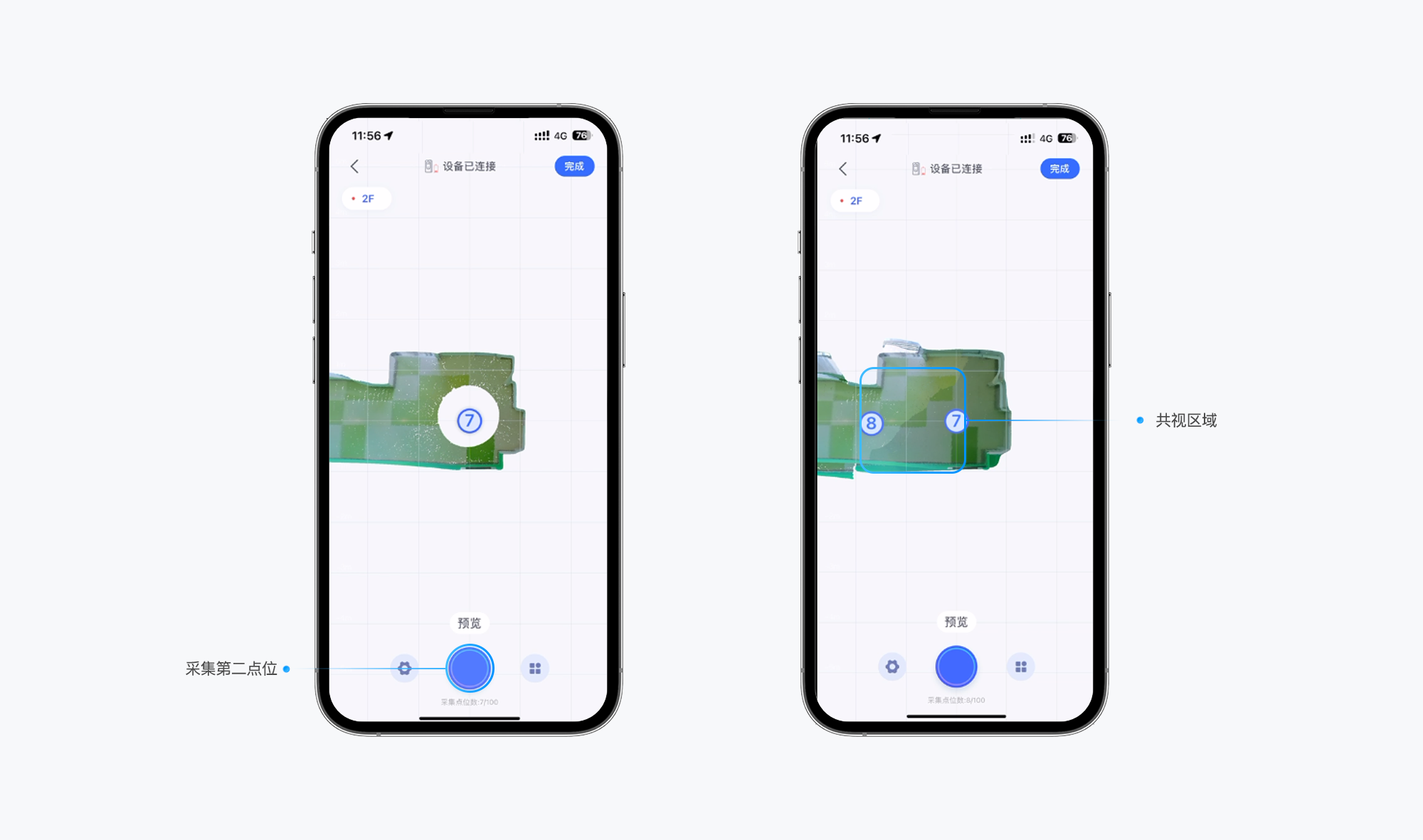

1.3.5【第二楼层采集】

按照全景相机常规操作规范,继续正常采集第二楼层;

https://vr-public.realsee-cdn.cn/release/pagepress/uYZvoUzG/uploads/pp-admin/40b98a7228d06223264c7217bbea938a.png

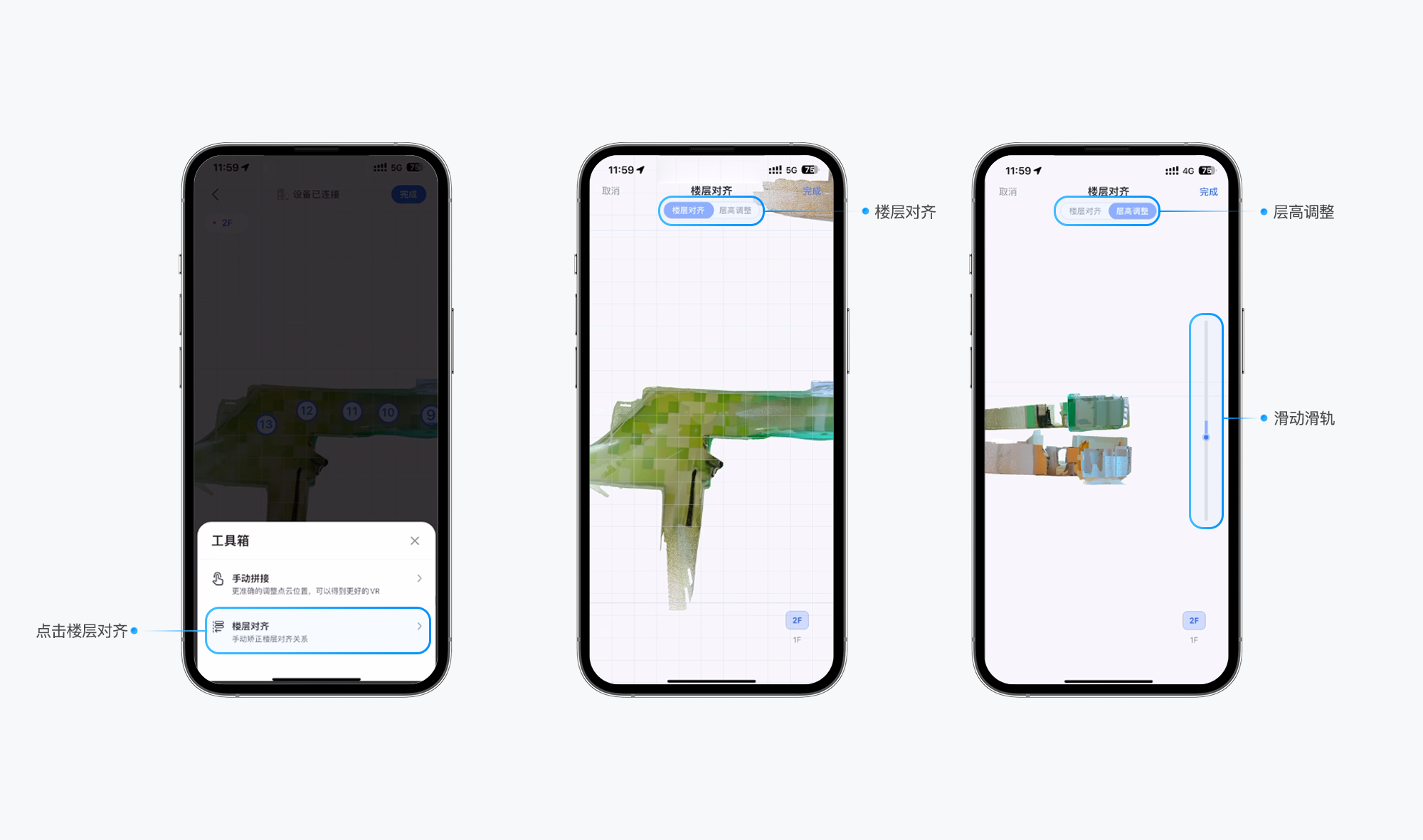

1.3.6【楼层调整】楼层高度

1,点击右下角的<工具箱>,选择<楼层调整>工具;

2,进入楼层调整界面,在<层高调整>模式下,滑动右侧<滑块>,可调整楼层高度;

3,按照实际的空间结构,完成楼层层高调整。

https://vr-public.realsee-cdn.cn/release/pagepress/JFZsiJme/uploads/pp-admin/8818acd926b8bb17be9cfe083477bd92.png
1.3.7【楼层调整】楼层对齐

1,点击右下角的<工具箱>,选择<楼层调整>工具;

2,进入楼层调整界面,在<楼层对齐>模式下,移动或旋转楼层,可调整楼层对应关系;

3,按照实际的空间结构,完成楼层对齐调整。

1.4 楼层管理功能

用户可以在楼层管理功能中进行楼层添加、楼层命名、楼层删除、楼层切换等操作。

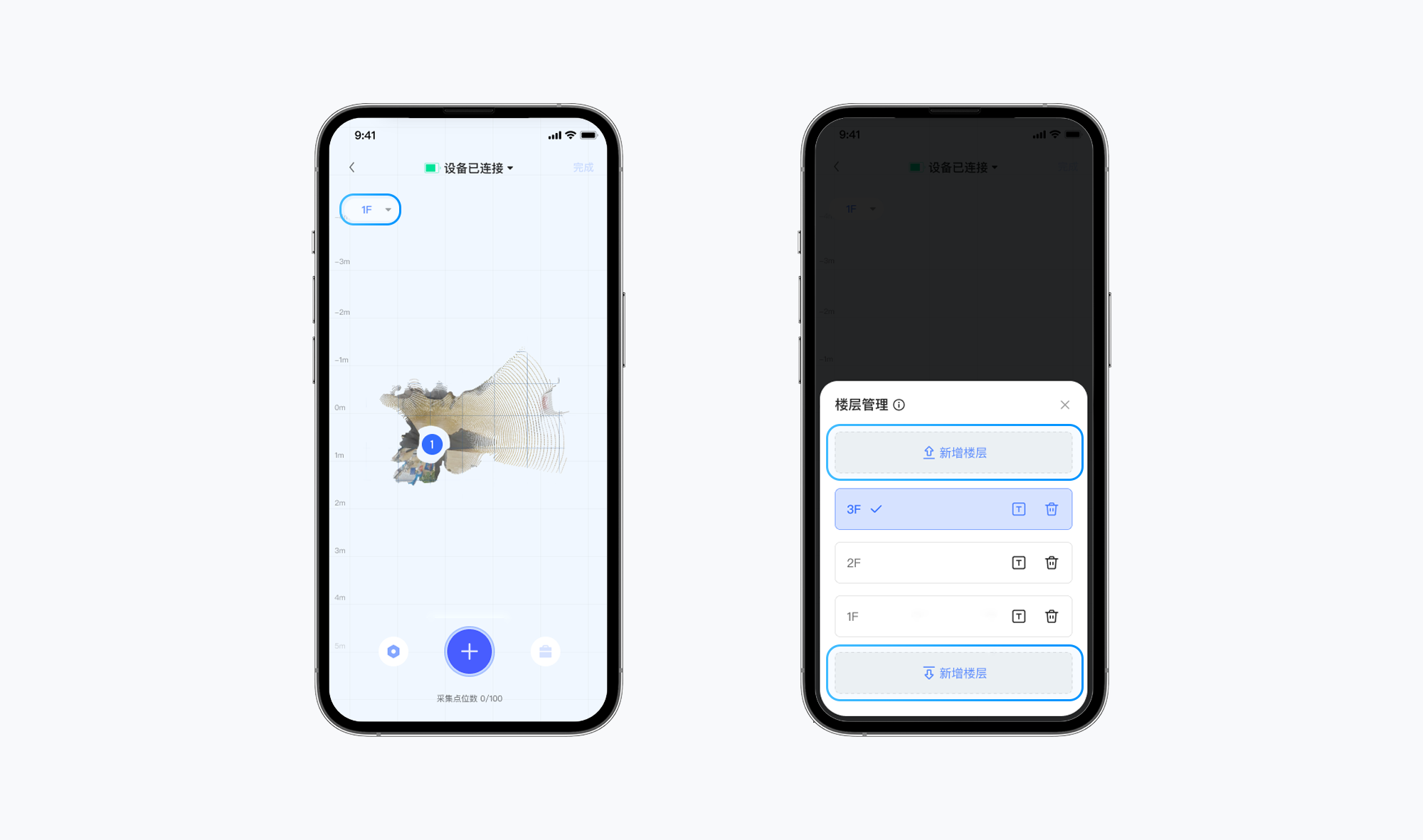

1.4.1 楼层添加

-点击楼层

-点击管理

-点击<向上或向下新建楼层>

https://vr-public.realsee-cdn.cn/release/pagepress/HODpcMil/uploads/e5ef35ae-9dba-48d0-b8b3-375e613c49ac.png

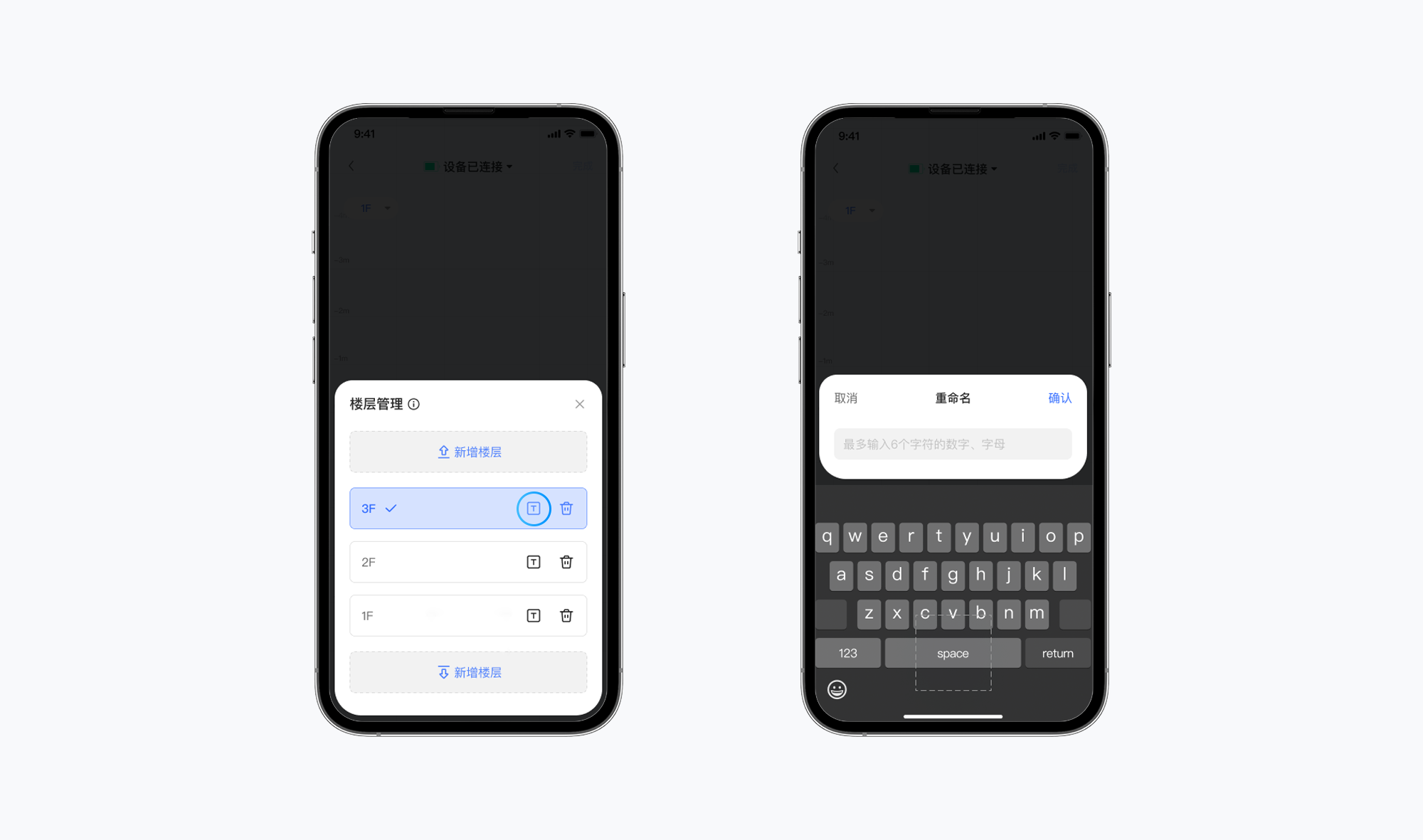

1.4.2 楼层重命名

点击楼层右侧的文本按钮,按需更改楼层名称。

https://vr-public.realsee-cdn.cn/release/pagepress/xdyCYDXg/uploads/9eecac5c-c1b8-4cdf-b18b-7e91fd3be191.png

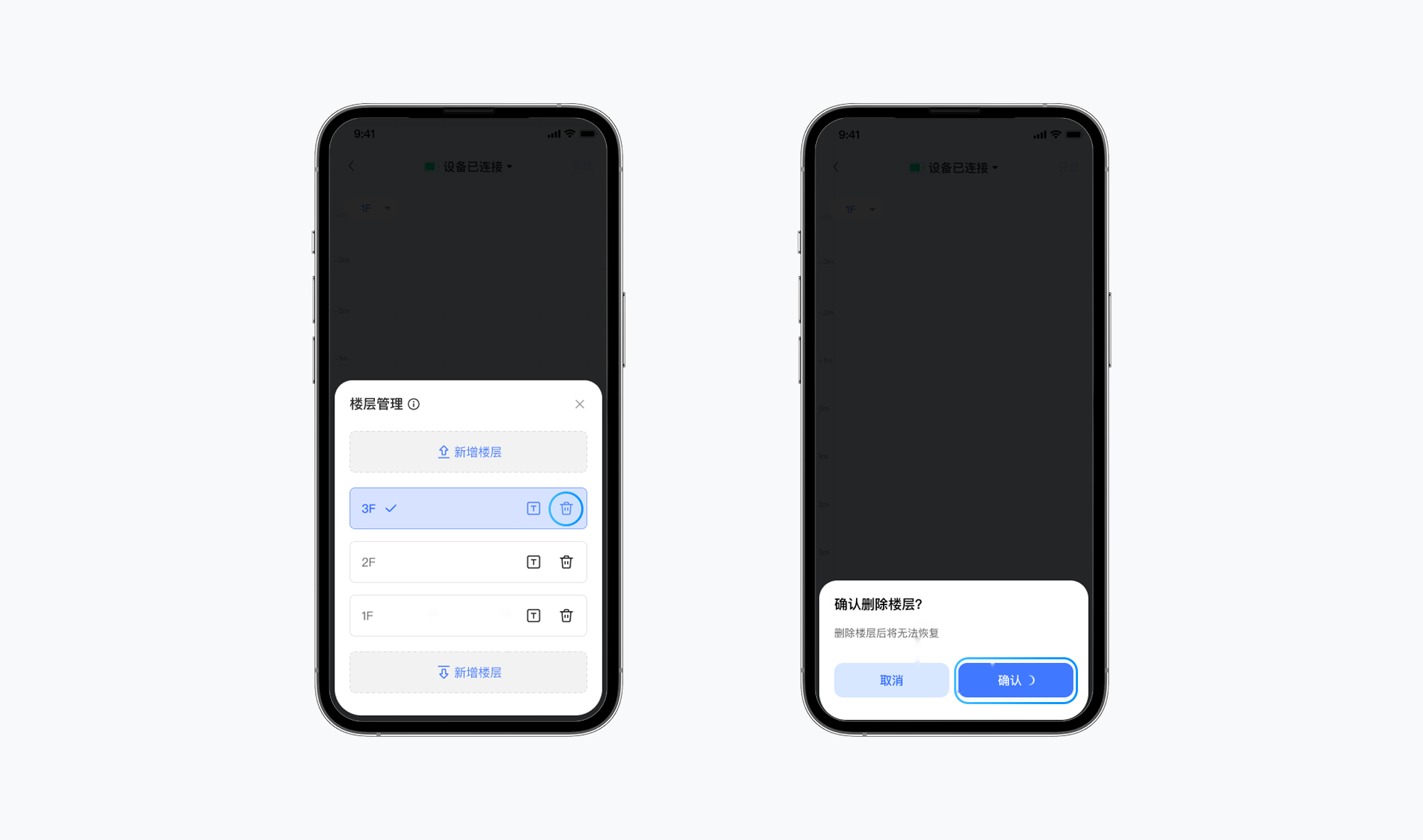

1.4.3 楼层删除

点击楼层右侧的删除按钮,即可删除该楼层

https://vr-public.realsee-cdn.cn/release/pagepress/jIlgdCAj/uploads/e6022eaf-0c01-44ea-9f49-38c0b49c125d.png

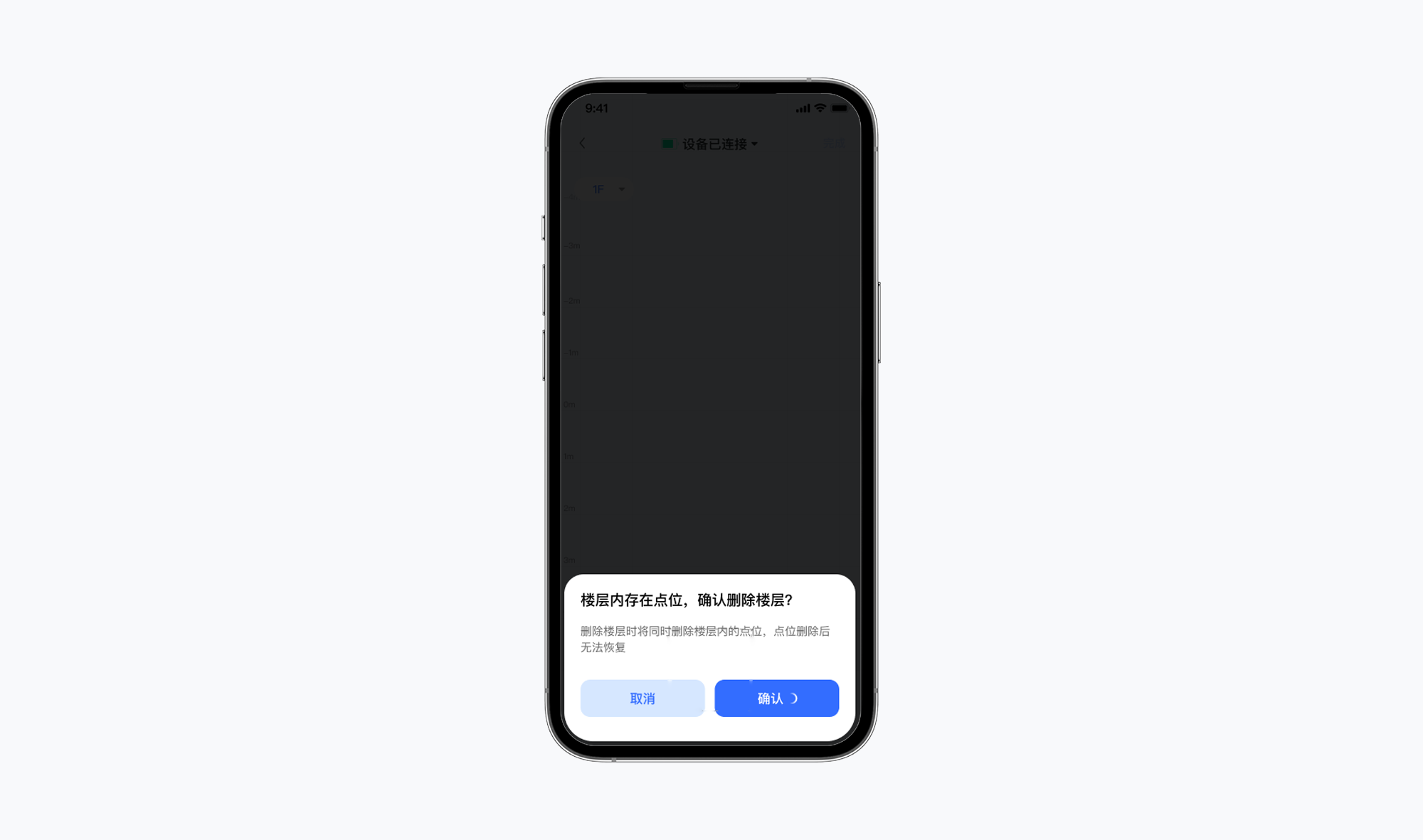

tips:删除楼层前请确保楼层中没有点位,否则会影响采集空间的完整性。

https://vr-public.realsee-cdn.cn/release/pagepress/UMpLRIrP/uploads/41050326-7293-4d05-af7b-69da20f257bf.png

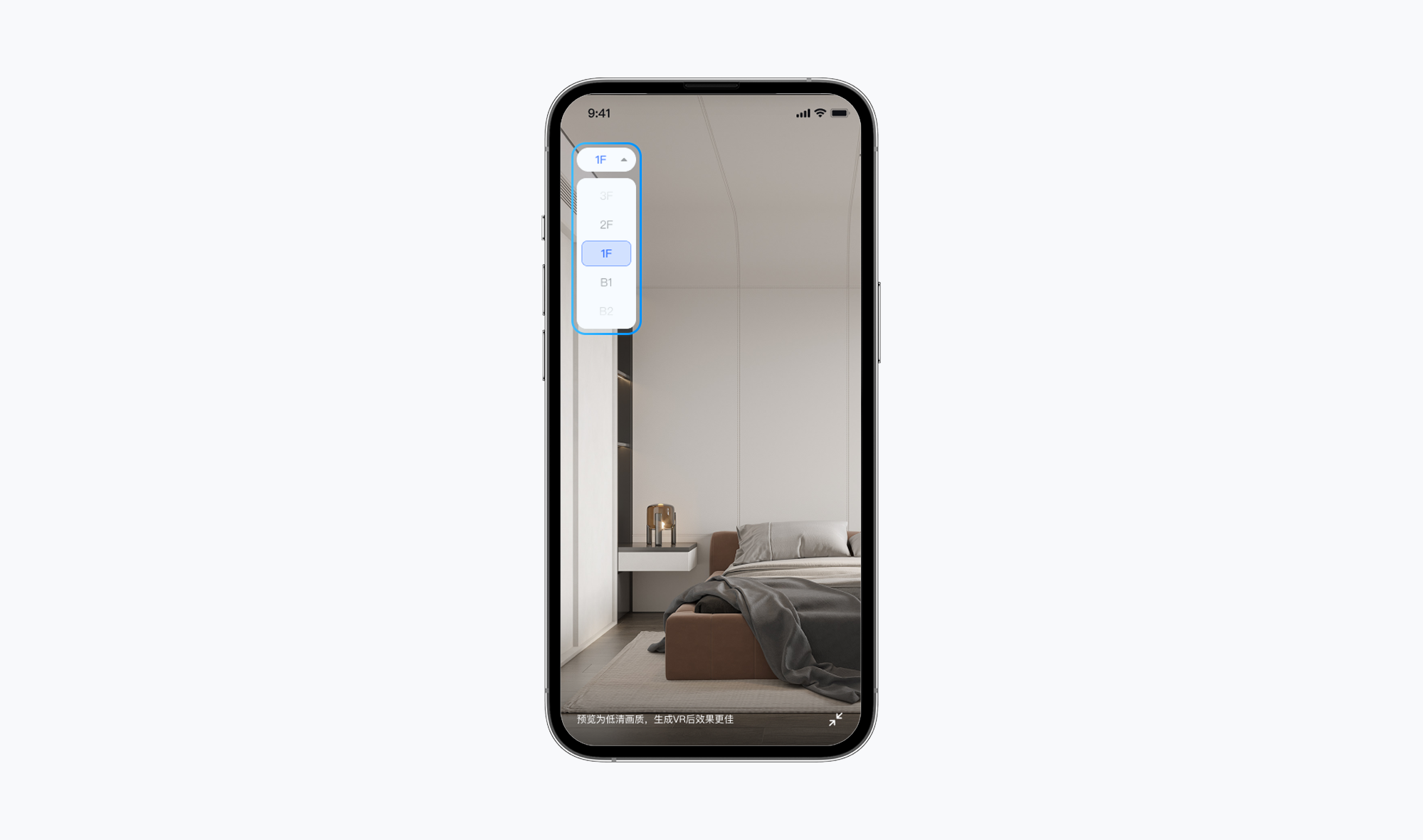

1.4.4 楼层切换

在预览时,如需进行楼层切换,可以点击楼层管理,点击需要跳转的楼层,即可完成切换

https://vr-public.realsee-cdn.cn/release/pagepress/kYSrlDlo/uploads/b7c9fccc-eba0-42ff-9fa2-442dd2554400.png

1.5 多楼层VR的展示解读

针对具有多楼层结构的VR产物,C端页面会有对应的展示功能。具体说明如下:

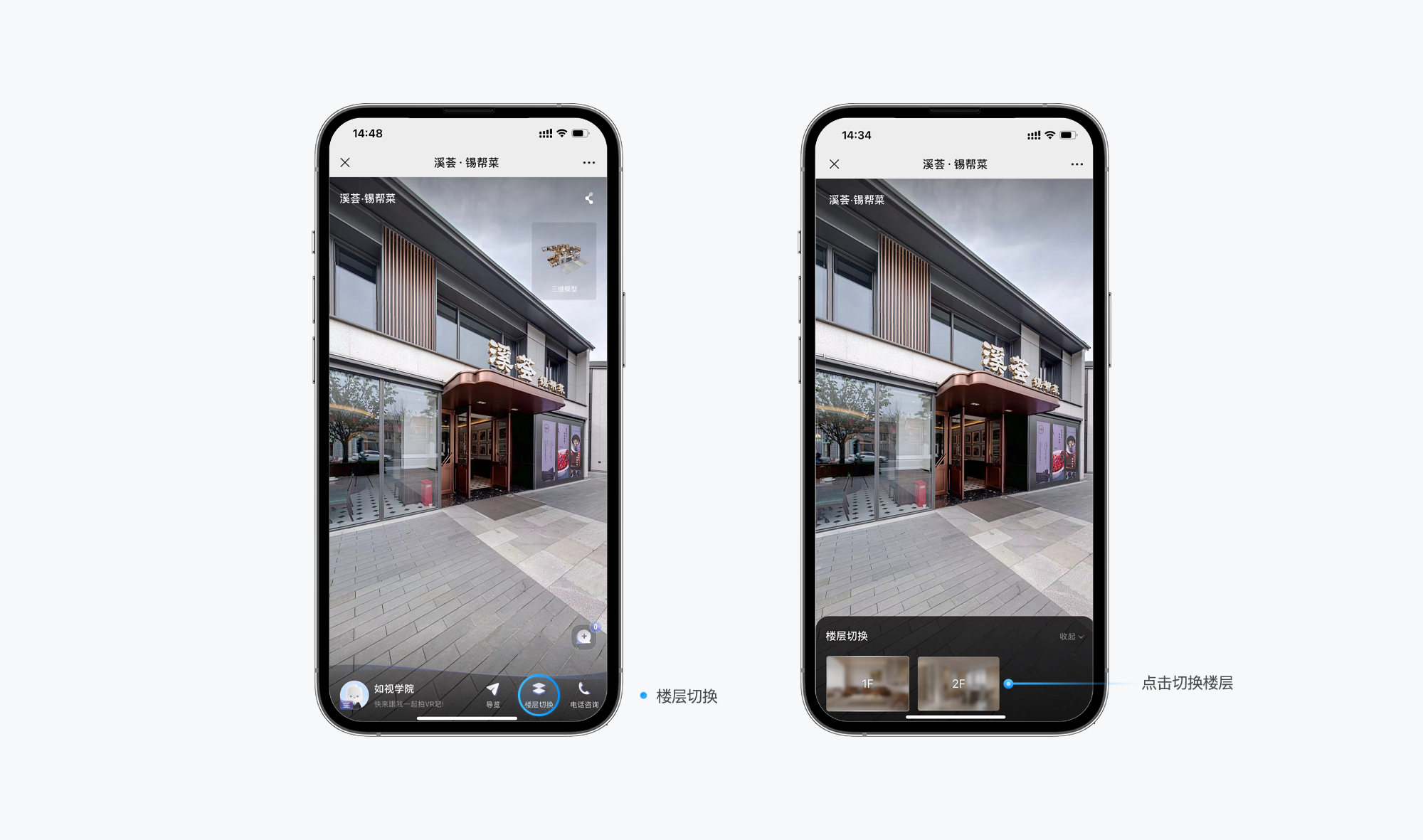

1.5.1 【漫游页面】

可通过“点位漫游”,模拟真实行走,在空间中游览多个楼层;

也可通过“楼层切换”,选择对应楼层,快速跳转至目标楼层;

https://vr-public.realsee-cdn.cn/release/pagepress/lzlUJiJl/uploads/pp-admin/a1c70c8ad9c4f5ffd3b2b9afc7972910.png

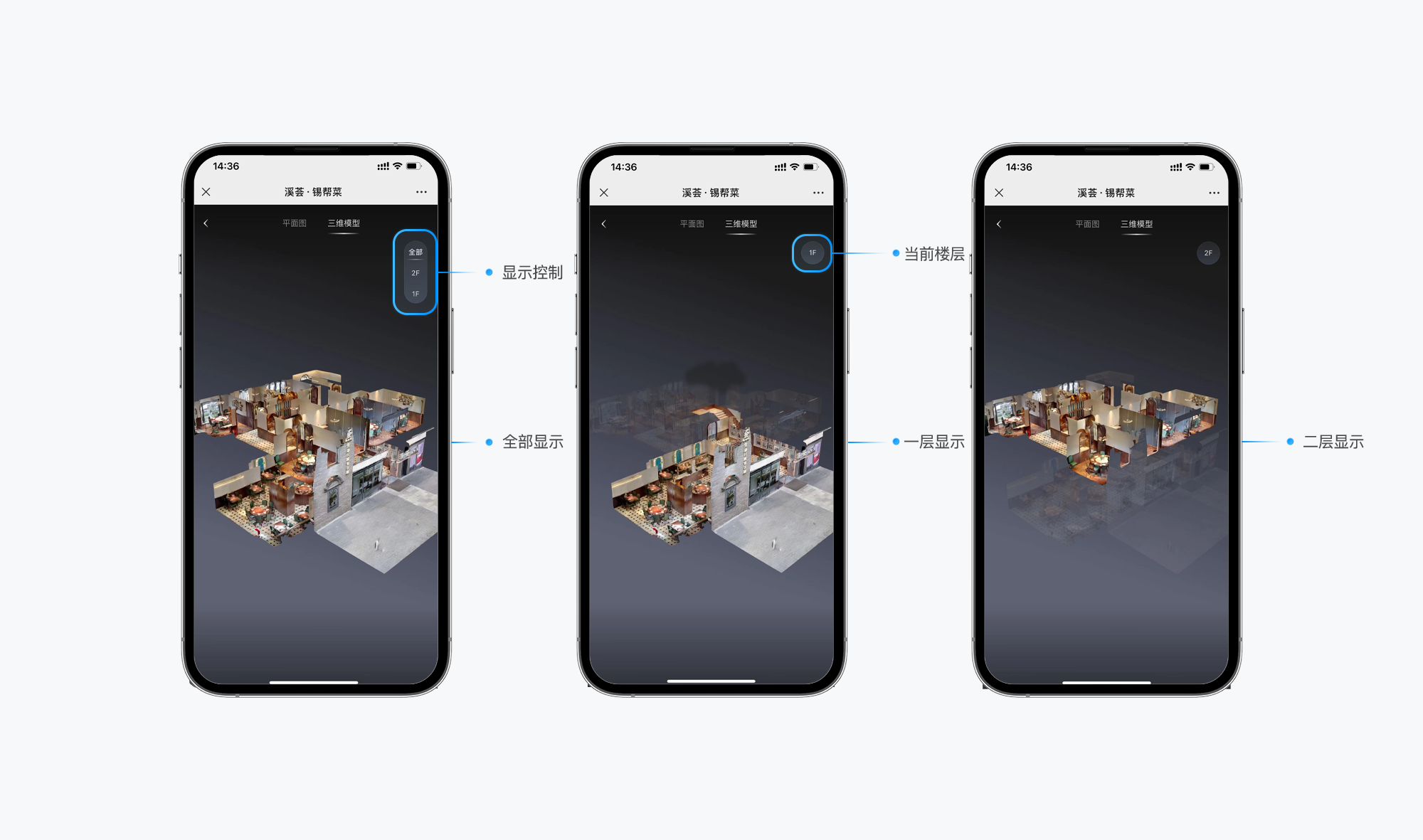

1.5.2 【三维模型页面】

可通过“显示控制”,查看全部或单个楼层的模型;

选择“全部”,则整个空间的三维模型,正常显示;

选择“单个楼层”,则该楼层三维模型正常显示,其他楼层变得透明不可见;

单个楼层显示时,不会页面居中,仍会保持其与整个空间的相对位置关系不变。

https://vr-public.realsee-cdn.cn/release/pagepress/QCoPKrNA/uploads/pp-admin/2bf1d2ffba2c5b594123b4cad7ee88bf.png

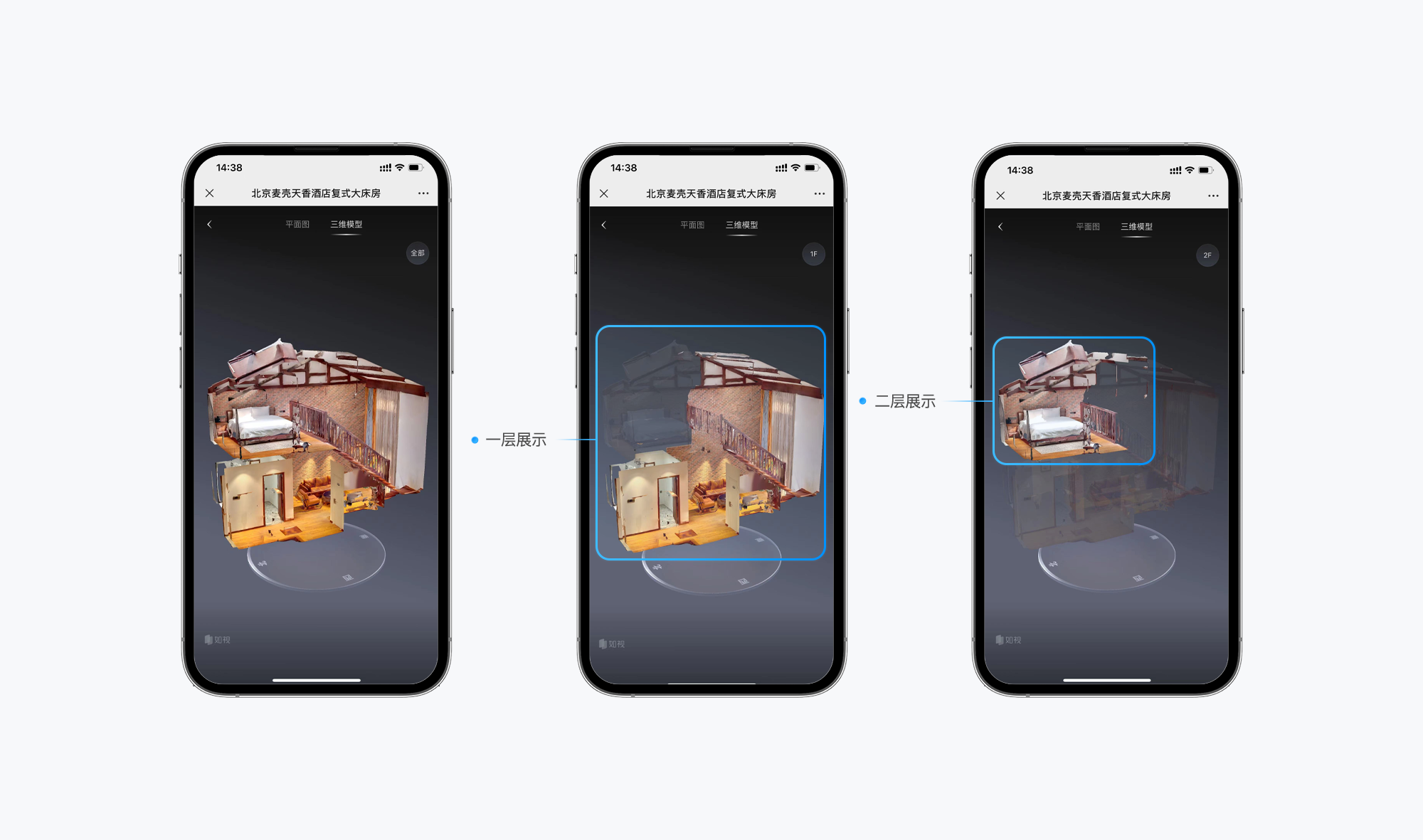

1.5.3 【三维模型-多楼层分隔】

多楼层的三维模型,在三维模型页面展示时,算法会进行智能分隔;

如果某个小空间为跨楼层的挑空空间,则根据该空间地板所属楼层,进行分隔显示;如图所示

https://vr-public.realsee-cdn.cn/release/pagepress/igAkuKHZ/uploads/pp-admin/b481317a5211b6cb7b95918a74c28566.png
1.5.4 【平面图页面】

可通过“显示控制”,调整平面图页面的显示内容;

选择“某个楼层”,则正常显示该楼层的平面图;

单个楼层显示时,不会页面居中,仍会保持其与整个空间的相对位置关系不变。

https://vr-public.realsee-cdn.cn/release/pagepress/rGKzpUpj/uploads/pp-admin/61a72d916a538fb1324ccf44b9bf6c60.png
