伽罗华采集手动拼接功能的使用

功能介绍

1、采集场景

伽罗华设备采集支持自动拼接，但在部分场景中会出现自动拼接失败，需要进行手动拼接的情况。手动拼接能够帮助用户解决楼层对应不上，高度不符合正常楼层高度，相似空间拼接失败等问题。

2、能力说明

手动拼接可支持的调整维度

水平方向：移动位置、旋转方向

垂直方向：调整高度不支持同时移动多个点位

功能教程

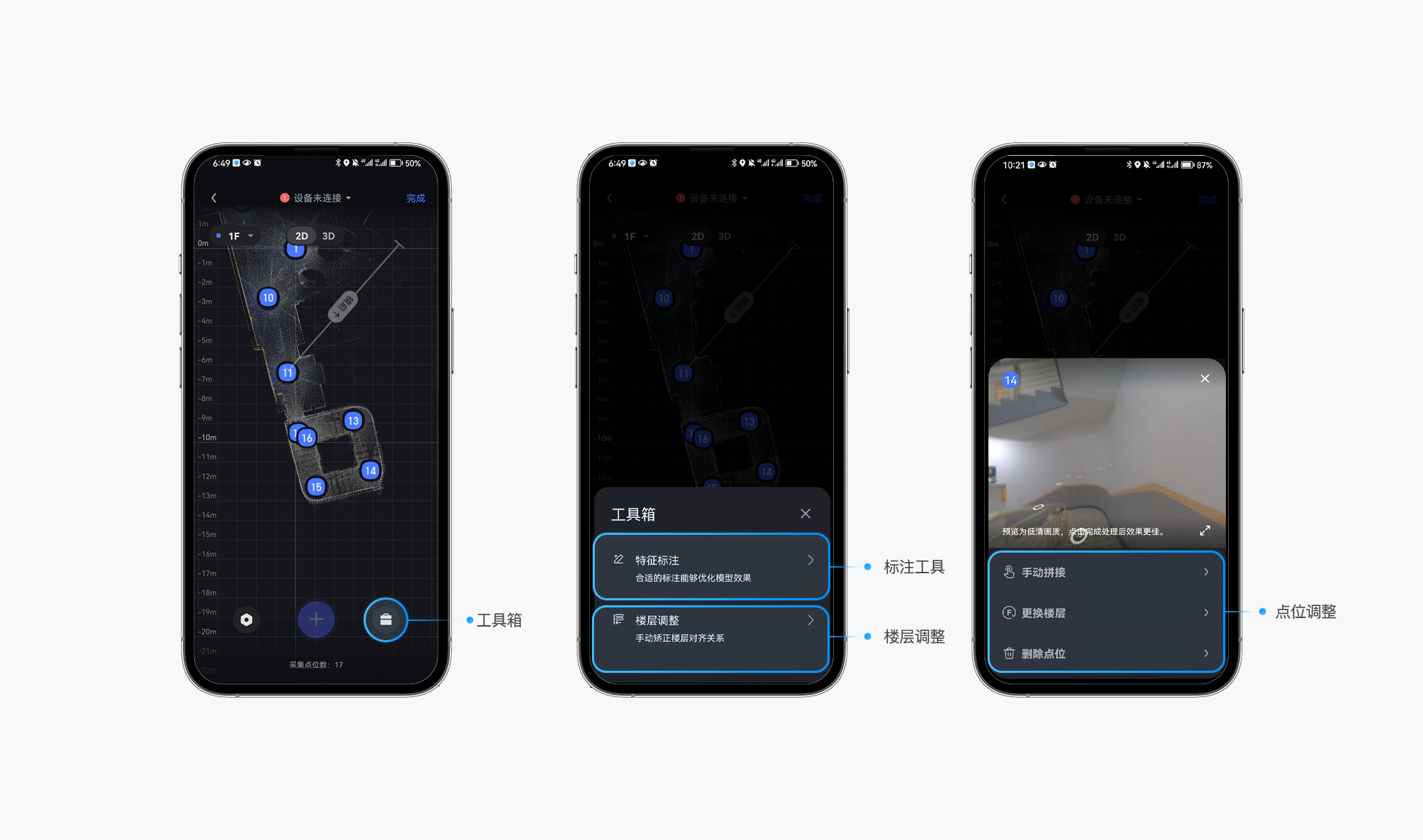

1、手动拼接步骤

手动拼接具体操作如下

1、点击需要拼接的点位

2、选择手动拼接

3、拖动点位进行拼接

2、手动拼接的功能

A、水平调节

水平调节是在模型的水平面上进行位置移动，多用于调整在水平面上错位的点位模型。

操作方法

点击需要挪动的点位-点击手动拼接-默认水平调节-调节到合适位置，点击“确定”

B、垂直调节

垂直调节是在模型的垂直面上进行位置移动，调节模型位置高度。一般用于点位高度出现变化，进行高度调整找齐。

操作方法：

点击需要挪动的点位-点击手动拼接-点击垂直调节-使用右边的滑钮调节到合适位置-点击“确定”

tips:垂直调节功能下，模型以侧视视角呈现，方便用户进行高度调整和比对。

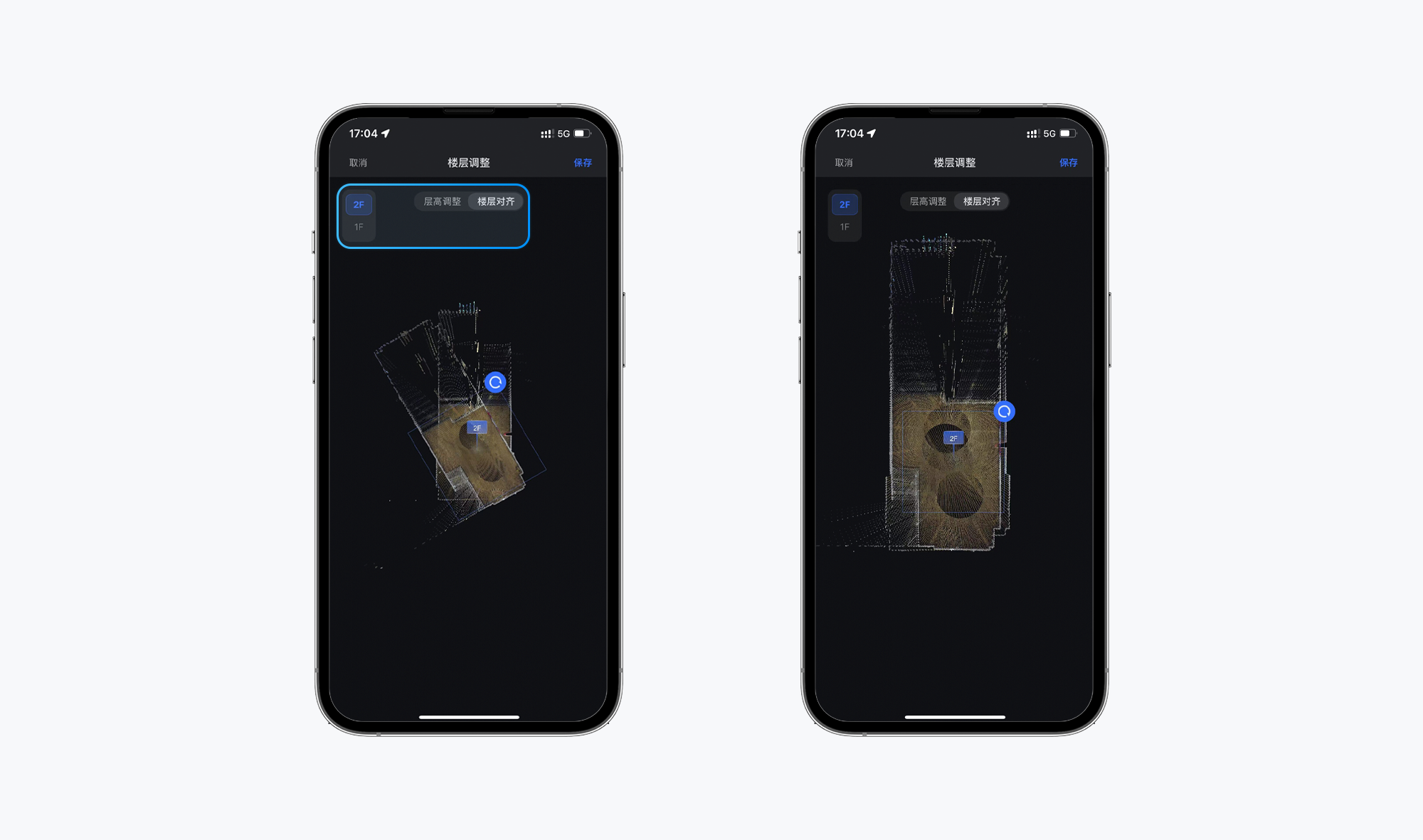

C、楼层对齐

楼层对齐与水平调节不同，是将整个楼层进行水平调节。

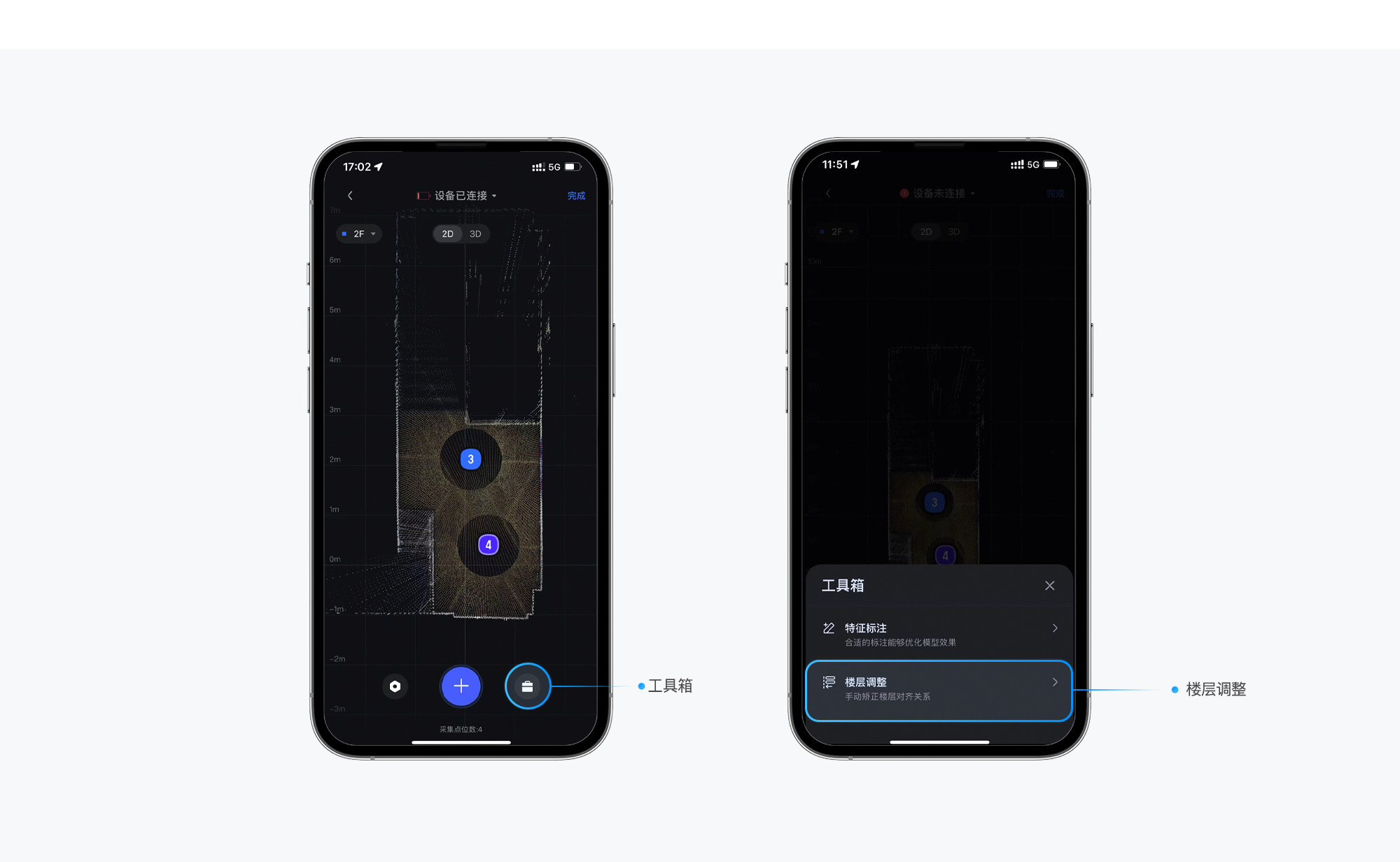

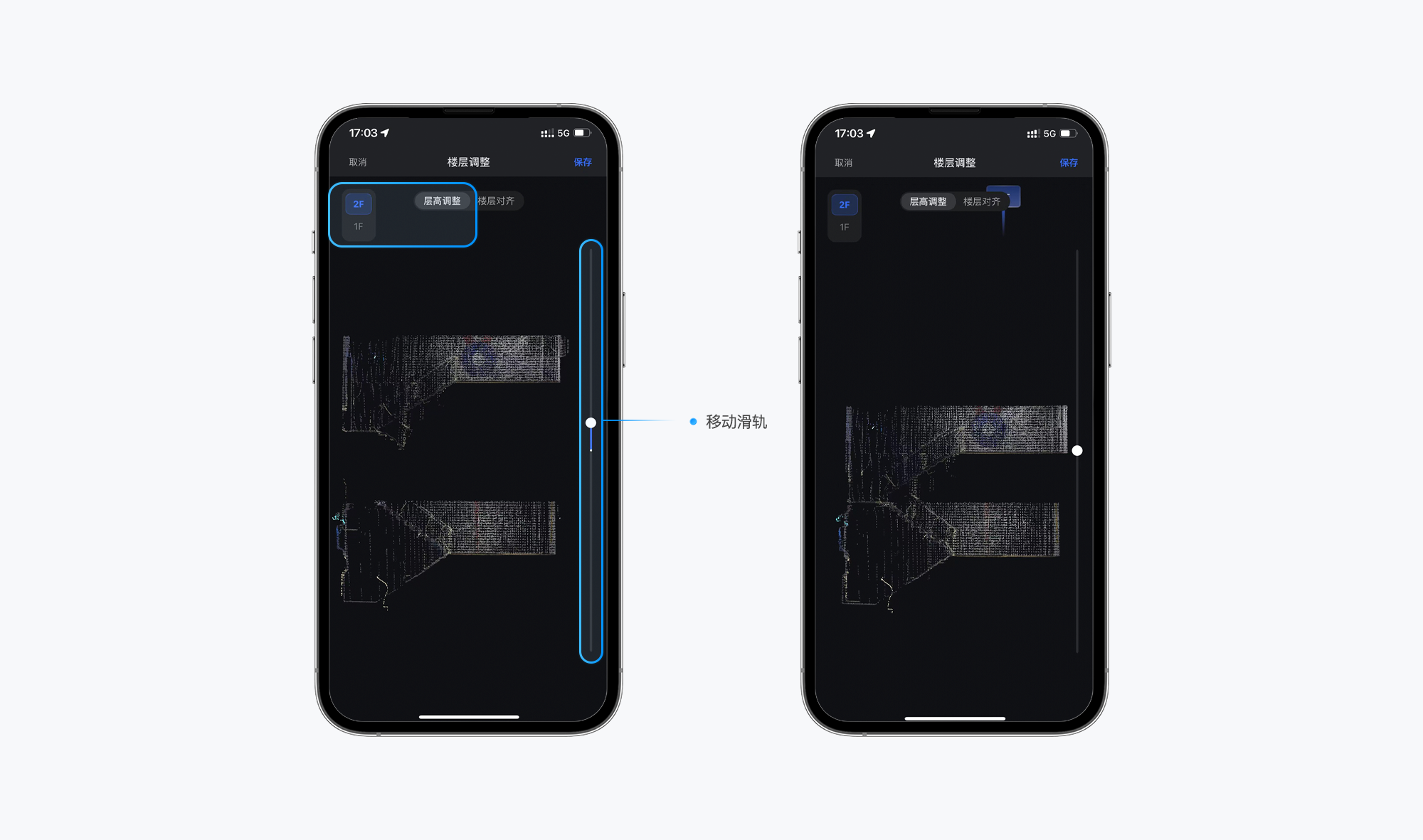

D、层高调整

层高调整是将整个楼层进行垂直调节。

楼层对齐与层高调整都是以楼层为单位进行的调整，适用于多楼层大型空间的水平\垂直调整。

E、双指操作

使用双指进行画面操作，可以将画面进行放大或缩小，方便用户进行调整观察。

注意事项

1.在使用手动拼接时，要注意观察点位模型特征，避免拼错或拼重。

2.根据不同的采集场景选用不同的拼接技巧，如在房屋内部扫描的过程中，可根据家具轮廓等信息进行拼接。

手动拼接的拼接技巧

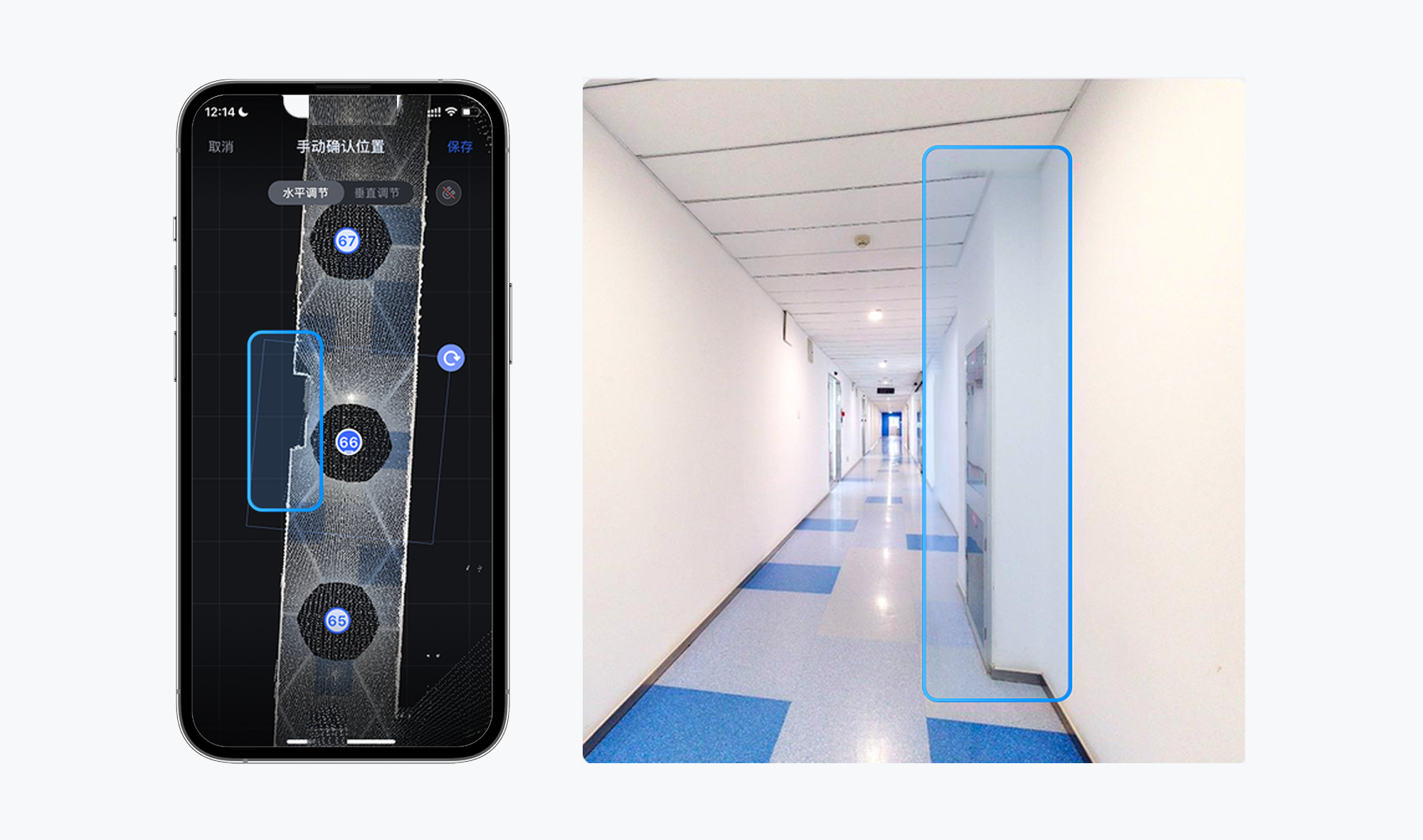

走廊空间：可以根据地砖的颜色或走廊中的结构进行手动拼接。
