多楼层空间

1.功能介绍

使用「如视VR app」及「REALSEE G1智能云台」，用户可进行多楼层空间采集。

1.1 空间结构划分

对于空间结构，无论其建筑面积大小或所处环境，均可以将其宏观的拆分为「单层」和「多层」两种类型；

1.2 多楼层空间的定义

多楼层，即整个需要采集的物理空间，在竖直方向上，存在“层与层”有叠加关系的空间结构；

像住宅场景常说到的「跃层」和「复式」，均属于多楼层结构；「错层」不属于多楼层结构；

举例：

https://vr-public.realsee-cdn.cn/release/pagepress/YwrpFveY/uploads/pp-admin/ea98cce4b6f3cf8c08004ad8ebc9cce8.png

tips：如果物理空间为多楼层，但仅需采集其中的某个单一楼层，不算多楼层采集。

1.3 多楼层VR的案例展示

B&G Hair Studio

2、功能教程

2.1 采集操作

1.第一楼层正常采集

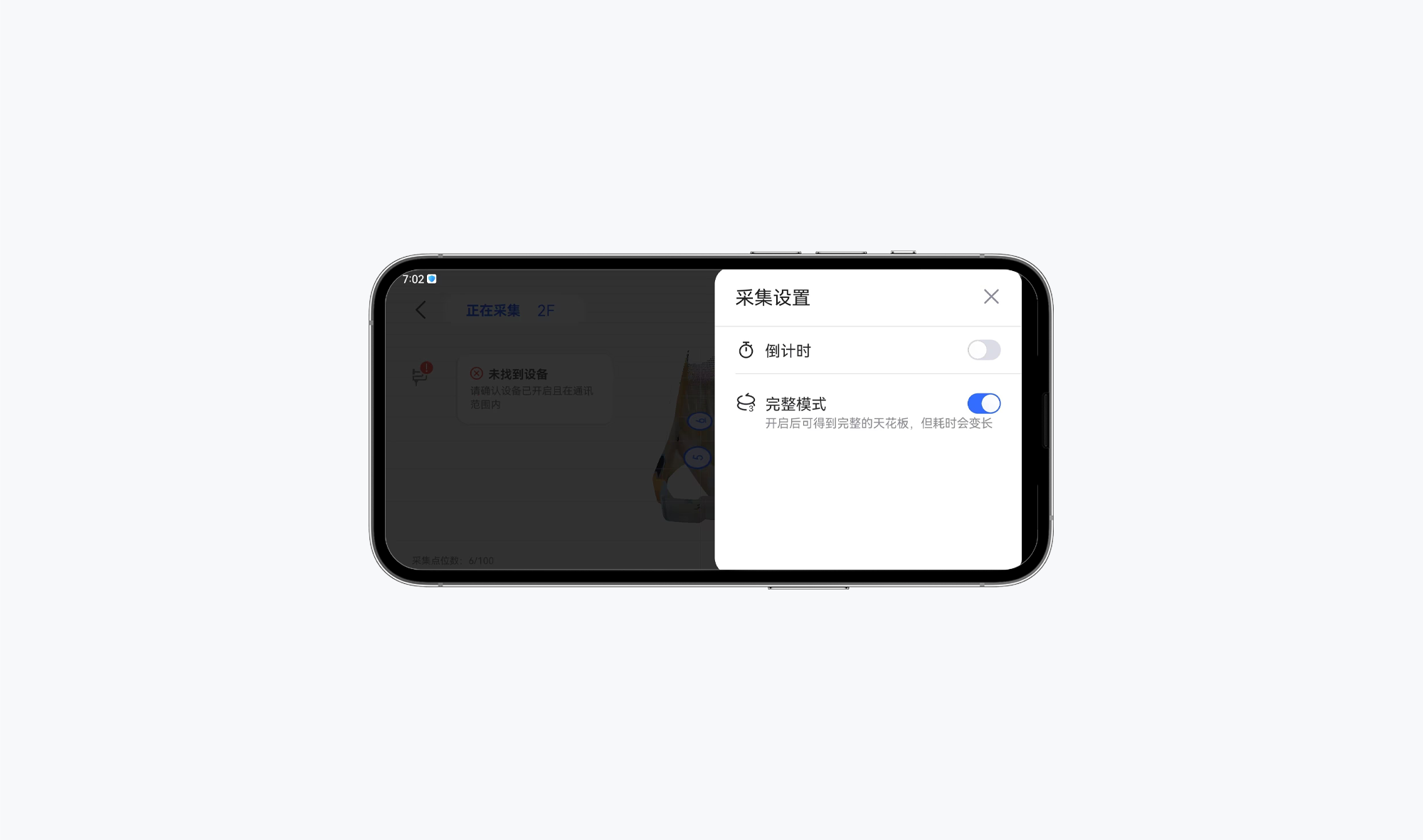

新建项目后，按照REALSEE G1智能云台设备进行正常采集。点击查看REALSEE G1常规采集教程

https://vr-public.realsee-cdn.cn/release/pagepress/wyWlJWre/uploads/pp-admin/0d790a66523d8de0adaf5559335c21d2.png

2.采集楼梯空间

-移动设备，调整三脚架，采集楼梯空间；

注意事项

需调整三脚架的支撑腿为“两长一短”形态，使设备在楼梯上保持水平状态；建议点位间隔3～4个台阶，间隔太远会影响点位漫游时的连贯性。

https://vr-public.realsee-cdn.cn/release/pagepress/TxolvyuR/uploads/4c2a904d-0d7b-4fe5-99d4-da3682fe4d13.png

3.新建楼层

到达第二楼层采集时，需要进行新建楼层操作；

点击左上角的<楼层管理>，点击<新增楼层>，创建新的楼层；

创建完成后，会自动进到新建的楼层，当前画布中没有点位。

https://vr-public.realsee-cdn.cn/release/pagepress/btQzttbU/uploads/0867fbcb-748b-4373-94f7-3c1a45f70350.png

4.第二楼层正常采集

按照REALSEE G1 智能云台设备的常规操作方式，继续正常采集B楼层

5.楼层调整

用户可以使用该功能进行楼层位置调整。

-点击右上角的工具箱，选择<楼层调整>工具；

-进入楼层调整界面，在层高调整模式下，滑动右侧<滑块>，可调整楼层高度；

-按照实际的空间结构，完成楼层层高调整。

https://vr-public.realsee-cdn.cn/release/pagepress/XIyhMXFa/uploads/pp-admin/0674bfd096a0beb6968077d76e0857bd.png

https://vr-public.realsee-cdn.cn/release/pagepress/NfwWxRGt/uploads/pp-admin/4153ee5c38c7da518cba6b4c8bc9251e.png

-进入楼层调整界面，在楼层对齐模式下，移动或旋转楼层，可调整楼层对应关系；

-按照实际的空间结构，完成楼层对齐调整。

https://vr-public.realsee-cdn.cn/release/pagepress/LwgCStHC/uploads/pp-admin/f6f253eb2bbe0cf1933e657d1c443c3a.png

注意事项

脚架安装及调整，在安装设备之前，检查三脚架稳定性，扣紧三脚架的各个按钮，防止因三脚架不稳定导致设备倾斜或摔倒，避免设备损坏；

2.2 楼层管理功能

用户可以在楼层管理功能中进行楼层添加、楼层命名、楼层删除、楼层切换等操作。

2.2.1 楼层添加

-点击楼层

-点击管理

-点击<向上或向下新建楼层>

https://vr-public.realsee-cdn.cn/release/pagepress/vNknOJlf/uploads/d3aecbc9-7bec-41c7-8dc3-49b27a8f241a.png

2.2.2 楼层重命名

点击楼层右侧的文本按钮，按需更改楼层名称。

https://vr-public.realsee-cdn.cn/release/pagepress/jaXnvhEl/uploads/f7ecdddd-6c92-4c01-b751-15d61c2fc3c1.png

2.2.3 楼层删除

点击楼层右侧的删除按钮，即可删除该楼层

https://vr-public.realsee-cdn.cn/release/pagepress/hbuNMmmK/uploads/db411c00-464c-49bd-b0f7-9cd021003bec.png

tips：删除楼层前请确保楼层中没有点位，否则会影响采集空间的完整性

https://vr-public.realsee-cdn.cn/release/pagepress/PPsNsGTB/uploads/0ae2a82d-2152-4407-9e15-33aeca87d953.png

2.2.4 楼层切换

在预览时，如需进行楼层切换，可以点击楼层管理，点击需要跳转的楼层，即可完成切换

https://vr-public.realsee-cdn.cn/release/pagepress/eeDQrmMo/uploads/83251a62-6453-43d1-847e-c623130be921.png

2.3 点位调整功能

点位调整功能可以帮助用户对所在楼层错误的点位进行调整；

点击<需要调整的点位>，弹出点位窗口，点击<更换楼层>，选择对应的目标楼层；

点击确认，完成点位的楼层调整；

操作完成后，点位自动调整至目标楼层，并出现在相应楼层的画布中。

https://vr-public.realsee-cdn.cn/release/pagepress/YFhBVwTf/uploads/3669cd19-a48b-4a39-a918-2d8544406df7.png

2.4 多楼层采集边界

在纵向空间上，最多采集多少层空间

原则上使用REALSEE G1 智能云台设备采集多楼层空间时，在纵向空间中，只要单项目采集点位不超过100个，对采集楼层的多少是没有限制的。

3. 多楼层编辑功能

3.1 修改各楼层的初始点位

完成多楼层采集后，您可以自行设置各个楼层的初始点位，方便展示VR作品。打开PC端VR后台-点击生成的VR-界面展示-视角设置-选择楼层-选择初始视角-点击确认

https://vr-public.realsee-cdn.cn/release/pagepress/pKkyCSqC/uploads/829dc2ef-92ae-4048-92db-3665b76b7a20.png

https://vr-public.realsee-cdn.cn/release/pagepress/ZiaWJfxq/uploads/pp-admin/66bffc082a3b1aa4b387696f4d3d3ac4.png

https://vr-public.realsee-cdn.cn/release/pagepress/NJhReQdU/uploads/pp-admin/6a0cac2481468768600d442dcbf2ca47.png

https://vr-public.realsee-cdn.cn/release/pagepress/lpawiBrm/uploads/pp-admin/f950b89fdd63fd98173e4614e1307d6b.png

3.2 多楼层VR的展示解读

针对具有多楼层结构的VR产物，C端页面会有对应的展示功能。具体说明如下：

3.2.1 【漫游页面】

可通过“点位漫游”，模拟真实行走，在空间中游览多个楼层；

也可通过“楼层切换”，选择对应楼层，快速跳转至目标楼层；

https://vr-public.realsee-cdn.cn/release/pagepress/lzlUJiJl/uploads/pp-admin/a1c70c8ad9c4f5ffd3b2b9afc7972910.png

3.2.2 【三维模型页面】

可通过“显示控制”，查看全部或单个楼层的模型；

选择“全部”，则整个空间的三维模型，正常显示；

选择“单个楼层”，则该楼层三维模型正常显示，其他楼层变得透明不可见；

单个楼层显示时，不会页面居中，仍会保持其与整个空间的相对位置关系不变。

https://vr-public.realsee-cdn.cn/release/pagepress/QCoPKrNA/uploads/pp-admin/2bf1d2ffba2c5b594123b4cad7ee88bf.png

3.2.3 【三维模型-多楼层分隔】

多楼层的三维模型，在三维模型页面展示时，算法会进行智能分隔；

如果某个小空间为跨楼层的挑空空间，则根据该空间地板所属楼层，进行分隔显示；如图所示

https://vr-public.realsee-cdn.cn/release/pagepress/igAkuKHZ/uploads/pp-admin/b481317a5211b6cb7b95918a74c28566.png

3.2.4 【平面图页面】

可通过“显示控制”，调整平面图页面的显示内容；

选择“某个楼层”，则正常显示该楼层的平面图；

单个楼层显示时，不会页面居中，仍会保持其与整个空间的相对位置关系不变。

https://vr-public.realsee-cdn.cn/release/pagepress/rGKzpUpj/uploads/pp-admin/61a72d916a538fb1324ccf44b9bf6c60.png
