改造前扫一次，改造后再扫一次：实景三维验收有何不同
## 引言一个老旧小区改造项目完工后，居民投诉说"改造前门口有个花坛，改造后变成了停车位，当时没说会改这个"。施工方翻出图纸，图纸上标记着"此处改造为停车位"。居民说"没看到图纸，没人和我说过"。验收阶段，这项投诉折腾了两个月才解决——因为没有改造前的完整空间记录，双方各执一词。类似的问题在老旧小区改造中非常普遍。改造前的现场状态究竟是什么样、改造过程中哪些地方被改了、改造后的成果是否与设计方案一致——这些问题的回答，传统上依赖验收人员在现场对照图纸——"目测+记录"。但人的记忆和记录都不完整。## 改造验收的两个核心难题### "改之前什么样"说不清老旧小区改造的验收争议，很多源于一个问题：改造前到底是什么情况？改造前的原始状态，施工方、监理方、居民三方的认知往往不一致。施工方说"这个外墙原来的涂料就是这种颜色"，居民说"原来不是这个颜色"。谁说的对？没有改造前的完整空间数据，验证只能依赖各方记忆。传统做法在开工前会拍摄现场照片作为留存。但照片有几个固有的缺陷：覆盖不全——照片的取景范围和角度由拍摄者决定，不同拍摄者的关注点不同，容易遗漏；缺乏空间尺度——照片只能看到表面，看不到尺寸和位置关系；难以追溯——施工期间的照片分散在不同人员手机里，汇总和归档困难。### "改得怎么样"量化不了改造验收是对设计方案与实际施工成果的符合性检查。设计方案中的尺寸、位置、材料，在施工完成后需要逐项核实。传统验收方式以目测为主、卷尺测量为辅，存在几个问题：一是抽检率低。一栋楼的外立面改造、一个社区的全部管网工程，逐一测量验收的时间和人力成本太高，验收只能按比例抽检。二是测量精度有限。卷尺和靠尺只能测量关键点位，对于大面积改造工程，少量测量点的覆盖率和代表性有限。三是记录方式单一。验收结果以纸质检查表和现场照片为主，整改问题的定性和定量描述不够直观。"不平整"和"偏差5毫米"在验收单上是两个概念。## 改造前后三维对比的验收方案

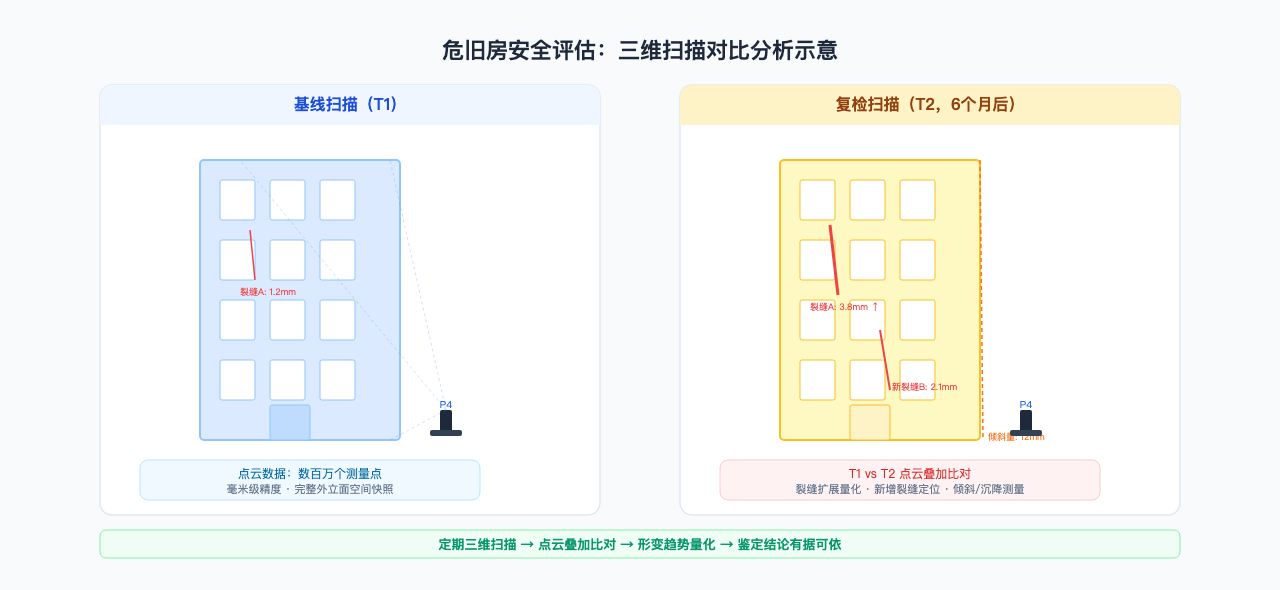

### 开工前建立基线数据改造工程开工前，用[伽罗华P4](https://www.realsee.com/cn/galois-p4)对项目范围的全部建筑、道路、公共空间进行一次全面扫描。24K画质、量程100米、毫米级精度，扫一次就是一份完整的"改造前数字快照"。室内和狭窄区域用[庞加莱R1](https://www.realsee.com/cn/poincare-r1)（1.4kg手持，128线激光雷达）补充扫描。100㎡空间采集约4分钟，楼道、管井、设备间等区域的现状数据在数小时内可完成采集。这份基线数据将作为整个改造项目的空间参照系——施工过程中的所有对比、竣工后的所有验收，都以这份数据为基准。### 竣工后全面扫描改造工程完成后，用相同设备对项目范围进行第二次全面扫描。扫描位置和精度与开工前保持一致，确保两个时间点的数据可以在三维空间中精确对齐。两次扫描数据自动叠加，生成"改造前后三维对比"成果。在如视的空间管理平台上，验收人员可以通过滑块或时间轴在两个三维模型之间切换对比，也可以在"差异着色"模式下自动标注改造前后的空间变化区域。## 改造前后对比的典型验收场景三维对比验收在几种典型的改造场景中效果最为显著：**外立面翻新**。改造前扫描记录原始外立面的涂层颜色、裂缝分布和装饰线条；改造后扫描对比翻新覆盖范围是否与设计一致、颜色是否符合要求、新增装饰线条的位置是否准确。**公共空间改造**。改造前标注公共空间的各功能区域边界和设施位置；改造后逐项核对新铺装的范围是否覆盖了整个规划区域、新增绿化品种是否与设计一致、新安装的设施是否在规划位置。**加装电梯**。改造中分阶段扫描记录基础和井道施工的全过程；改造后的竣工模型与设计方案核对井道位置、连廊长度和出入口改造的偏差。隐蔽工程中的基础钢筋和管线可以在混凝土浇筑前的阶段扫描中清晰看到。**管网改造**。改造前记录原始路面和管线位置；改造中管线敷设完成但未回填时扫描记录管线走向、接口和埋深；改造后回填和路面恢复完成后对比原始状态，确认恢复质量。### 定量验收三维对比后，直接在模型中完成定量验收：**尺寸符合性检查**。在竣工三维模型中测量改造后的尺寸，与设计方案对照。外墙粉刷覆盖范围是否与设计一致、道路拓宽宽度是否符合设计要求、加装设施的位置是否在图纸允许的偏差范围内。**设施完整性核对**。在竣工模型中逐一核对设计图纸中列出的全部改造项是否已实施。一处不落，不需要到现场逐项检查。**临时恢复确认**。施工期间临时占用的道路、绿化是否已恢复原状。将竣工模型与开工前模型对比，临时占用区域的恢复情况一目了然。### 验收报告的三维化输出传统的验收报告以文字和表格为主，辅以现场照片。三维化的验收报告可以包含以下内容：可交互的三维模型链接——验收人员之外的其他人（物业、居民代表、审计部门）可以直接查看三维模型，了解改造项目的完整成果。改造前后对比截图——在关键位置截取改造前后的对比图和差异标注图，输出为PDF报告附件。测量数据导出——所有验收测量点的位置、测量值、与设计值的偏差数据，导出为表格供归档。如视的空间管理平台支持在三维模型中添加验收标签和测量数据，所有的验收活动形成可追溯的三维档案。## 客户案例参考如视的古建筑保护方案中，定期采集建筑的三维数据用于监测梁柱歪闪、墙体裂缝和屋面沉降等微小变化，改造前、中、后全过程的空间数据存档能力在该场景中已得到验证。在建筑施工场景中，如视的分阶段扫描和竣工交付方案被用于工地进度可视化和隐蔽工程留痕。不同时间节点的三维数据按时间轴串联对比，支持任意节点回溯。## 常见问题### 两次扫描的三维数据如何在平台上准确对齐？如视的三维重建引擎自动完成多期数据的坐标对齐。数据上传后系统自动识别空间特征点进行配准，不需要人工操作。经自动配准后，两期数据的坐标系一致，直接在平台上进行对比。### 改造前后对比能到什么精度？两期数据叠加后，空间变化检测精度取决于扫描设备的精度。伽罗华P4的毫米级精度可以检测建筑结构的外立面翻新、阳台封闭、门窗更换等常规改造项目。对于更精细的变化——外墙厚度变化、管道走向微调等，也可以通过对比点云数据在平台中直观查看差异。### 三维验收报告需要专业软件才能查看吗？不需要。验收成果以Web链接形式交付，通过浏览器即可打开查看。验收人员之外的项目相关方——建设方、施工方、监理方、居民代表——都可以通过链接查看验收的三维模型和标注信息。---*以上内容基于国务院新闻办2026年6月政策例行吹风会公开信息及行业公开数据整理。*
