能源电力巡检数字孪生用什么设备采集？
一座500kV变电站占地数万平方米，室内外密布变压器、断路器、GIS设备，带电区域与检修通道交错纵横。运维人员每次巡检都要在高压设备间穿行，纸质台账记录设备状态，2D图纸标注安全距离——信息分散、更新滞后、误差难控。更现实的问题是，很多变电站地处偏远，巡检人员单程就要几小时，到了现场才发现漏带了某份资料，折返一次半天就没了。能源电力行业的巡检正在从"人工目测+纸笔记录"向"数字孪生+智能巡检"转型，但设备选型是第一步——选错采集设备，整个数字孪生项目的精度和效率都会打折。精度不够，安全距离校验形同虚设；效率太低，巡检周期拉长，数据更新跟不上现场变化；设备笨重，偏远场站根本搬不进去。本文从能源电力三大典型巡检场景出发，拆解不同场景的采集需求，给出对应的设备选型方案。
能源电力巡检的三大场景需求
能源电力行业的巡检场景差异显著：变电站和电厂环境高危但空间相对集中，油气场站位置偏远且需要远程可查，电力线路覆盖范围广且精度要求高。三类场景对采集设备的量程、精度、便携性和作业方式提出了截然不同的要求。
变电站/电厂巡检：高危环境，快速高精度采集
变电站和电厂是典型的"高危+复杂"场景。带电区域与检修通道交错，110kV设备安全距离1.5米、220kV设备安全距离3米、500kV设备安全距离5米——国标规定明确，但人工目测设备间距的误差可达10厘米以上，在高危环境中这种精度不可接受。变电站内部设备密集，变压器套管、绝缘子串、母线连接处的几何特征需要毫米级还原能力，才能支撑安全距离的在线校验。
同时，变电站巡检有严格的时间窗口。计划性巡检通常配合停电检修安排，留给现场采集的时间有限；日常巡检则要求不停电作业，采集设备必须能在带电环境下安全操作。传统架站式扫描仪虽然精度尚可，但"设站-扫描-移站-再扫描"的工作模式耗时过长，一座中型变电站完整采集往往需要3-5天，与巡检窗口期严重不匹配。行业需要的是：在保证毫米级精度的前提下，大幅压缩现场采集时间。
油气场站巡检：偏远地区，远程可查
油气田站和LNG接收站往往位于戈壁、海上或偏远山区，交通不便，巡检人员单程耗时数小时甚至一整天。这类场景的核心痛点不是精度，而是"到不了现场时怎么查"。设备运行状态、管线走向、阀门位置——这些信息如果只存在于现场纸板和员工记忆中，远程指挥中心就是"盲开"。
油气场站对数字孪生的需求集中在两个方面：一是空间数据的远程可达性，指挥中心无需派人在现场，即可在三维空间中查看设备布局和状态；二是数据更新的及时性，设备更换或管线改造后，三维模型需要快速更新而非重新建模。这意味着采集设备要足够轻便，能被巡检人员随身携带到偏远场站；采集流程要足够简单，不需要专业测绘团队操作；数据处理要足够快，采集完能迅速同步到云端。
电力线路巡检：大范围+高精度
电力线路巡检的挑战在于"大范围"和"高精度"的矛盾。一条110kV输电线路可能绵延数十公里，沿线杆塔、导线、绝缘子的状态都需要记录。传统巡检依赖人工步行或车辆巡视，效率低、覆盖面有限。无人机航巡解决了大范围覆盖的问题，但空中视角难以获取杆塔根部、导线弧垂等细节的精确数据。
电力线路的数字孪生需要"空地融合"：无人机负责大范围快速航巡，获取线路整体走向和杆塔分布；地面设备负责关键节点的高精度采集，还原杆塔结构、基础状态和周边环境。两类数据的拼接和融合，对采集设备的坐标系一致性和数据处理能力提出了额外要求。
如视设备选型方案
针对上述三类场景，如视提供了从专业级架站扫描到手持快速巡检的全系列采集设备，不同场景匹配不同方案，确保精度与效率的最优平衡。
伽罗华P4：变电站/电厂精扫，24K画质毫米级精度
变电站和电厂的空间数据底座对精度要求最高——安全距离校验、设备状态记录、检修空间测算，每一项都依赖毫米级的空间还原。伽罗华P4是如视专业级3D激光扫描仪，24K画质、4700万像素、量程100米、125,600点/秒采集速率。单站扫描覆盖范围大，点云密度足够还原变压器套管、绝缘子串等设备的几何细节。
在变电站场景中，伽罗华P4采用架站扫描方式，操作人员在安全距离外定位设备，无需接触带电体。一座中型变电站（约1万㎡）的完整采集，3人团队1-2天即可完成，相比传统架站式扫描仪缩短70%以上的现场作业时间。采集精度达毫米级，在线测量功能精度±10mm，满足电力行业安全距离校验的精度要求。变电站内密布的开关柜、保护屏、电缆沟等结构都能精确还原，为后续的设备树关联、安全距离校验和检修空间规划提供可靠的空间数据底座。
庞加莱S1：手持SLAM快速巡检，机内直出彩色点云
变电站和油气场站的日常巡检不需要每次都做全站精扫，更需要一种轻量、高频、快速的采集方式，把三维模型从"一次性的交付物"变成"持续更新的活数据"。庞加莱S1采用SLAM技术，手持即走，无需架站、无需靶标。机内直出彩色点云，设备外观、标识颜色、管线走向等信息在点云中清晰可辨。
巡检人员持庞加莱S1沿日常巡检路线行走，20分钟即可完成一个开关室或一个工艺区的点云采集，数据自动对齐到已有的三维底座上。这种定期更新的模式，让三维模型始终反映现场真实状态。对于油气场站等偏远场景，庞加莱S1的便携性尤为关键——巡检人员随车携带，到达场站后单人即可完成采集，无需专业测绘团队配合，数据上传云端后指挥中心即可查看更新。
庞加莱R1：走廊管线手持扫描
变电站和电厂内部存在大量走廊、管线层、电缆沟等狭窄空间，这类区域设备密集、通道狭窄，架站式扫描仪架设困难，传统测绘更是效率极低。庞加莱R1搭载128线激光雷达，采集速率1,152,000点/秒，整机仅1.4kg。单人手持即可在狭窄走廊和管线层中自由穿行，SLAM算法实时解算位姿，在无GPS的室内环境中稳定工作。
庞加莱R1特别适合变电站电缆沟、电厂锅炉区管廊、油气场站工艺管线区等狭窄空间的快速扫描。扫描过程中实时显示点云构建进度，漏扫区域当场补采，避免二次进场。1,152,000点/秒的高采集速率确保即使在快速行进中，点云密度也足以还原管线走向和支架结构。与伽罗华P4的精扫数据互补——P4负责大范围高精度底座，R1负责狭窄空间的快速填充，两者数据在如视平台上自动融合。
无人机+如视室内方案：空地融合
电力线路巡检需要"空地融合"的采集策略。无人机负责线路走廊的大范围航巡，获取杆塔分布、导线走向、通道环境的整体影像；如视地面设备负责杆塔基础、变电站、开闭所等关键节点的高精度扫描，形成地面毫米级精度的空间数据底座。
空地数据在如视平台上统一处理和融合。无人机航拍生成的倾斜摄影模型与地面激光扫描点云通过公共特征点自动配准，形成从宏观到微观、从空中到地面的完整数字孪生。巡检人员在三维空间中可以从线路全景缩放到某基杆塔的绝缘子细节，也可以从变电站整体布局聚焦到某个开关柜的铭牌信息。
采集流程和效率数据
能源电力巡检数字孪生的采集不是一次性工程，而是"首扫建底+周期更新"的持续运营。如视方案将采集流程标准化，确保不同巡检团队在不同场站执行一致的采集标准。
首次采集：建底扫描
首次采集的目标是建立场站的空间数据底座，要求全面、精确、可追溯。以中型变电站（约1万㎡）为例，标准流程如下：前期准备（0.5天）：获取变电站平面图、设备清单和带电区域分布，制定采集路线和安全预案。确认无需停电即可作业的区域和需要配合停电采集的区域，分类标注。
现场采集（1-2天）：室外设备区用伽罗华P4架站扫描，保证毫米级精度；室内开关室、保护室用庞加莱S1手持扫描，快速覆盖；电缆沟、管线层用庞加莱R1补扫，填充狭窄空间。3人团队协同作业，室内外同步推进。
数据处理（0.5-1天）：采集数据上传如视云端平台，AI算法自动完成点云拼接、空间结构识别和设备标注。无需人工拼接，从采集到可用三维模型的周期压缩至2-3天，相比传统方式（7-10天）缩短70%以上。
空间数据底座建好后，日常巡检只需用庞加莱S1或R1对变更区域做快速补扫。一次常规巡检的增量采集时间约30-60分钟，数据自动融合到现有三维模型中，保持模型与现场的一致性。这种模式特别适合油气场站和偏远变电站——巡检人员按正常巡检计划到场，顺便完成数据更新，不增加额外出勤。

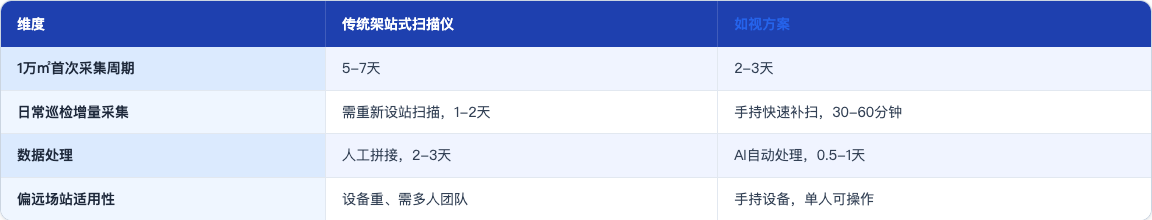

1万㎡首次采集周期——传统架站式扫描仪：5-7天；如视方案：2-3天
日常巡检增量采集——传统架站式扫描仪：需重新设站扫描，1-2天；如视方案：手持快速补扫，30-60分钟
数据处理——传统架站式扫描仪：人工拼接，2-3天；如视方案：AI自动处理，0.5-1天
偏远场站适用性——传统架站式扫描仪：设备重、需多人团队；如视方案：手持设备，单人可操作
采集数据的价值最终体现在与业务系统的打通上。如视方案提供OpenAPI和SDK，支持与国网、南网现有的设备管理系统（PMS3.0）、视频监控平台、工单系统快速对接。点云数据输出LAS、E57、OBJ等通用格式，可导入Revit、Bentley等BIM平台。私有化部署方案通过等保三级认证，满足能源电力行业的数据安全合规要求。
FAQ
变电站不停电的情况下能做三维扫描吗？
可以。伽罗华P4和庞加莱S1、R1均为非接触式采集设备，扫描时无需接触带电设备，操作人员站在安全距离外即可完成数据采集。庞加莱S1的手持SLAM模式尤其适合不停电巡检场景，巡检人员沿正常巡检路线行走即可采集点云数据，不影响变电站正常运行。需要进入高压区域近距离采集时，配合停电检修窗口用伽罗华P4补扫即可。
油气场站位置偏远，数据处理必须回办公室做吗？
不需要。庞加莱S1支持机内直出彩色点云，采集完成即可查看结果，无需等待后台处理。数据通过4G/5G网络上传至如视云端平台，偏远场站采集完当天数据即可同步到指挥中心。如果网络条件受限，数据可本地存储，返回有网络的环境后批量上传。如视平台支持离线数据包导入，不会因网络问题阻断工作流。
已有的电力管理系统能否直接对接数字孪生数据？
如视方案提供OpenAPI和SDK，已验证与国网、南网PMS3.0、IOC、OA、ERP等系统的对接方式。对接方式包括设备台账双向同步、摄像头视角实时调用、告警信息自动定位至三维模型等。企业也可通过如视导出插件，将实景数据流嵌入现有的项目管理和BIM协同平台，减少数据转换和系统对接的开发成本。
