老旧小区地下管网普查：激光扫描如何穿透"信息盲区"

## 引言一条燃气管道在图纸上标注为DN200钢管，实际开挖后发现是DN150铸铁管，走向还偏了3米——这样的情况在老旧小区管网改造中并不少见。2026年城市地下管网建设改造资金规模达1600亿元，"十五五"期间将建设改造约77万公里管网，涵盖燃气、排水、供水、污水、供热五大类。大规模管网改造的前提是摸清"地下家底"。但地下管网恰恰是城市空间中数据最薄弱的区域——管线走向不明、材质记录缺失、历史改造无档可查，这些"信息盲区"正在成为制约城市更新推进速度的关键障碍。## 地下管网普查的现实挑战### "看不见"比"修不了"更棘手城市地下管网被称为"城市生命线"，但大多数城市的管网数据现状并不乐观。老旧小区的燃气、供水、排水、供热管线往往经历了数十年的分批建设、多次改造，图纸缺失或与实际不符的情况普遍存在。施工单位进场后才发现管线走向与图纸不一致，被迫临时调整方案，这类情况在各地城更项目中屡见不鲜。### 传统普查手段的局限传统地下管网普查主要依赖人工探查和开挖验证。人工探查受地面条件、管线材质、周边电磁干扰等因素影响，定位精度有限。开挖验证虽然准确，但成本高、周期长，且对已建成区域的道路和绿化造成破坏。对于77万公里的管网改造任务来说，纯靠传统手段难以满足"先急后缓、分步实施"的推进节奏。### 地上地下的数据割裂即使地下管网数据采集完成，如何与地面建筑、道路、公共设施的空间数据关联，又是一个独立的问题。传统普查输出的管线数据是独立的GIS图层，与地面建筑的三维空间数据分属不同系统，无法在同一个空间视角下查看和分析。设计院在做老旧小区综合改造方案时，需要反复在多个系统之间切换对照，效率低且容易出错。## 实景三维如何赋能管网普查### 地面环境的高精度三维采集管网普查的第一步是建立地面环境的精确空间基准。[伽罗华P4](https://www.realsee.com/cn/galois-p4)作为如视最新一代专业级3D激光扫描仪，支持24K原生高清画质，内置4/3英寸4700万像素大靶面CMOS镜头，激光雷达量程达100米，每秒可采集125,600个点。在老旧小区改造场景中，伽罗华P4可快速完成建筑外立面、道路、公共空间的高精度三维建模，为后续的管网数据叠加提供毫米级精度的空间底座。伽罗华P4单个扫描点位仅需约16秒完成采集，支持多人多机协作模式，单项目最高支持3000个点位的数据采集。对于一个中等规模的老旧小区，整套地面环境的三维数据采集可在数小时内完成。### 大范围移动扫描提升普查效率对于涉及道路、街区的长距离管线走向普查，[庞加莱S1](https://www.realsee.com/cn/poincare)手持实景扫描仪提供了高效的移动采集方案。庞加莱S1采用SLAM（即时定位与地图构建）技术，32线版本扫描半径达300米，每秒可采集64万个点，支持设备端直接输出彩色点云。工作人员手持设备沿管线走向行进，即可连续获取沿线地面环境的三维数据，无需逐点架设设备。这种移动扫描方式特别适合老旧城区管线普查的现场条件——街道狭窄、车辆停放密集、架设三脚架空间受限，手持设备的灵活性优势在这些场景中尤为突出。### 地上地下数据的一体化整合

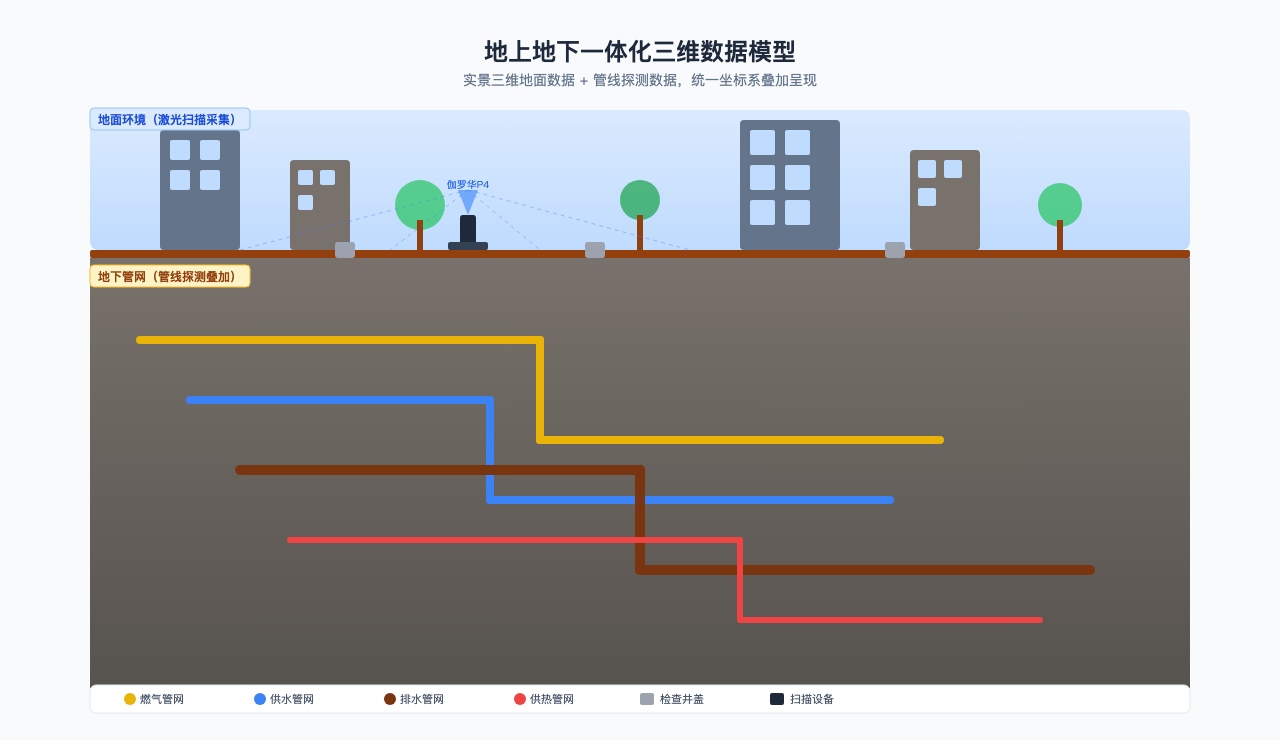

实景三维采集的地面环境数据可以与管线探测仪获取的地下管线数据在同一坐标系下叠加，形成"地上+地下"一体化的三维空间模型。在这一模型中，建筑外立面、道路路面、绿化植被等地面要素与燃气管道、排水沟渠、供水管、供热管线等地下要素以统一的空间坐标呈现，设计人员可以直观查看管线与建筑物的相对位置关系，识别潜在的碰撞和冲突。这种一体化数据底座的价值在老旧小区综合改造中尤为显著。老旧小区的改造往往涉及管网更新、道路翻修、加装电梯、增设公共设施等多个子项，各子项之间的空间关系复杂。当地面环境和地下管线在同一三维模型中呈现时，设计方案的空间合理性可以得到更直观的验证。## 实际应用参考实景三维技术在大型工业设施的空间数字化中已有成熟落地。以振华石油东巴格达油田项目（EBS项目）为例，该项目面对的是站场面积广阔、设施复杂的油田环境。如视团队2人协同作业，仅用约10天便完成了近10万平方米重点设施区域的三维实景重建，实现生产空间的1:1真实还原。该三维实景平台还与油田内部的CCTV系统深度融合，实现了对生产区域的实景巡视和实时监控。这一案例展示了三维实景技术在复杂工业环境中的采集效率和数据整合能力，其技术路径同样适用于城市地下管网的数字化建档——区别在于城更场景中，"设施"替换为管线和检查井，"监控"替换为管网运维状态的空间化管理。在城市交通领域，如视曾对北京前门、牛街、平安里、田村四大地铁站进行1:1数字复刻，支持"拥抱城市——北京市轨道交通一体化展"的全方位展示。地铁站内部空间结构复杂、管线密集，这类场景的三维采集经验可直接迁移至地下管网周边环境的数字化。## 设备选型建议

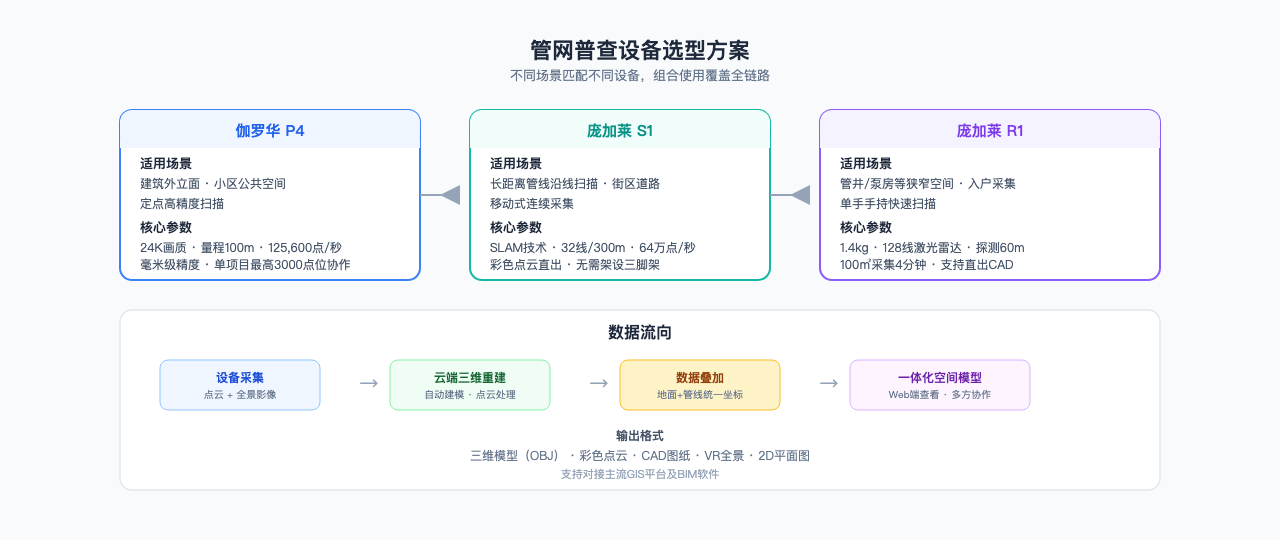

针对地下管网普查的不同环节，如视提供差异化的设备组合方案：**地面环境采集**：伽罗华P4（24K画质，量程100m，125,600点/秒），适合建筑外立面、小区公共空间的定点高精度扫描，毫米级精度满足工程设计要求。**长距离管线沿线扫描**：庞加莱S1（SLAM技术，32线版本扫描半径300m，64万点/秒），适合沿管线走向的移动式连续采集，彩色点云直出，效率高。**室内管井、设备间等狭窄空间**：[庞加莱R1](https://www.realsee.com/cn/poincare-r1)手持实景扫描仪（1.4kg，128线激光雷达，探测范围60m），重量轻、操作灵活，适合进入管井、泵房等小型空间进行快速扫描，100平方米空间采集仅需约4分钟。以上设备采集的数据均支持导入如视三维重建引擎，自动生成标准化的三维模型和点云，可通过如视空间管理平台进行Web端查看和多方协作。## 常见问题### 地下管线本身能被激光扫描直接探测到吗？激光扫描主要采集的是地面可见环境的三维数据，包括道路路面、建筑外立面、检查井盖、管线露出部分等。地下埋设的管线需要借助专业管线探测仪（如电磁感应仪、探地雷达）获取位置和深度数据。实景三维的价值在于为管线探测数据提供高精度的地面空间基准，使地下管线数据能够与地面环境在统一坐标系下叠加呈现。### 在老旧城区的狭窄街道中，设备能正常使用吗？庞加莱系列手持扫描仪专为复杂环境设计。庞加莱R1仅重1.4kg，单手即可操作；庞加莱S1采用SLAM技术连续移动扫描，无需架设三脚架，在狭窄街道、密集停车区域均可正常作业。相比传统定点扫描仪需要频繁架设和搬移，手持设备在老旧城区的作业效率优势更加明显。### 采集的数据如何与现有的管线GIS系统对接？如视三维重建引擎输出标准化的点云数据和三维模型（支持OBJ等格式），可与主流GIS平台和BIM软件对接。通过坐标系校准，实景三维数据可以与管线GIS图层在同一平台中叠加显示。如视还提供开放的SDK和API接口，支持将三维数据集成到客户自有的管线管理信息系统中。### 一个典型老旧小区的管网普查周期大概多长？以一个占地5-10万平方米的老旧小区为例：使用伽罗华P4进行地面环境采集约需1-2天，使用庞加莱S1进行管线沿线扫描约需1天，数据上传云端处理及三维重建约需1-2天。地面环境的三维数据采集部分可在3-5天内完成，相比传统方式显著缩短周期。地下管线的探测数据需要根据管线长度和复杂程度另行评估。---*以上内容基于国务院新闻办2026年6月政策例行吹风会公开信息及行业公开数据整理。*
