BIM模型对不上现场？实景三维给老旧小区改造一个"真"底座
## 引言BIM（建筑信息模型）在新建项目中已是标配，但在老旧小区改造中一直推不动。原因不复杂——BIM的价值在于"基于准确模型的精确管理"，但老旧小区连准确的竣工图都没有，BIM建模师拿到的是残缺的图纸和现场照片，建出来的模型从根上就不准。一位BIM负责人这样总结两者的区别："新建项目的BIM是'先建模型后盖楼'，模型和建筑同步生成，全程可控。老旧小区改造的BIM是'先盖楼后补模型'——楼已经在那了，图纸可能还是30年前的版本，补出来的模型永远像隔着毛玻璃看现场，大概对，但总有偏差。"这个偏差在改造项目的实践中不断暴露：BIM管线综合碰撞检测做出来完美无冲突，现场一放线发现梁的位置和模型差了10公分，所有管线得重新排。根源不是BIM软件不够好，而是输入的数据不够准。## 老旧小区改造BIM的底座问题### 竣工图缺失与现场脱节老旧小区的原始设计图纸多为纸质蓝图，经过数十年保存和多次搬迁，大部分项目的图纸已不完整。即使找到图纸，实际施工中的变更也未在图纸上反映。阳台加建、走廊封闭、管线改造——这些现场决策几乎没有以竣工图形式记录下来。以管井位置为例，图纸上标注的位置和实际位置偏差5-10厘米在老旧小区中是常见现象。对于新建项目，5厘米误差在BIM协同中可以忽略；对于改造项目，5厘米就是管线排布完全重来的代价。因为改造是在既有结构上做加法，每一厘米的误差都会叠加到最终的安装精度上。### 现状BIM建模的成本困境将老旧建筑的现场测量数据转化为BIM模型，传统方式依赖人工测绘后手动建模。一栋6层住宅的BIM模型建立需要经历三个步骤：人工现场量尺（2人半天）→手绘草图整理（半天）→CAD绘制（1天）→导入BIM软件建模（2-3天）。一栋楼的全流程耗时一周左右，费用上万元。对于动辄数十栋楼的大型城更项目，仅BIM建模成本就相当可观，且数据的准确性取决于第一步人工测量是否完整。### 模型更新机制缺失即使项目开始时投入资源建成了BIM模型，改造施工过程中的变更也难以同步反映到模型中。开工一个月后，模型和现场就开始产生偏差——隐蔽工程施工时发现需要调整管线走向、现场条件限制导致设计方案优化、新增了图纸之外的施工内容。这些变更如果不在模型中及时更新，BIM对施工管理的指导价值就会衰减。## 实景三维：BIM的精准空间基底实景三维技术提供了一种新的路径：用激光扫描建立建筑的"现状数字孪生"，在此基础上叠加BIM的设计和施工信息。这不是用三维模型替代BIM，而是给BIM一个"真"的起点。[伽罗华P4](https://www.realsee.com/cn/galois-p4)具备24K画质和100米量程，每秒125,600个点，适合对建筑外立面、公共空间、道路环境进行快速高精度扫描。[庞加莱R1](https://www.realsee.com/cn/poincare-r1)（1.4kg手持，128线激光雷达，探测范围60m）适合入户和室内公共区域扫描，100㎡采集仅需约4分钟，支持直出CAD图纸。### 四步工作流

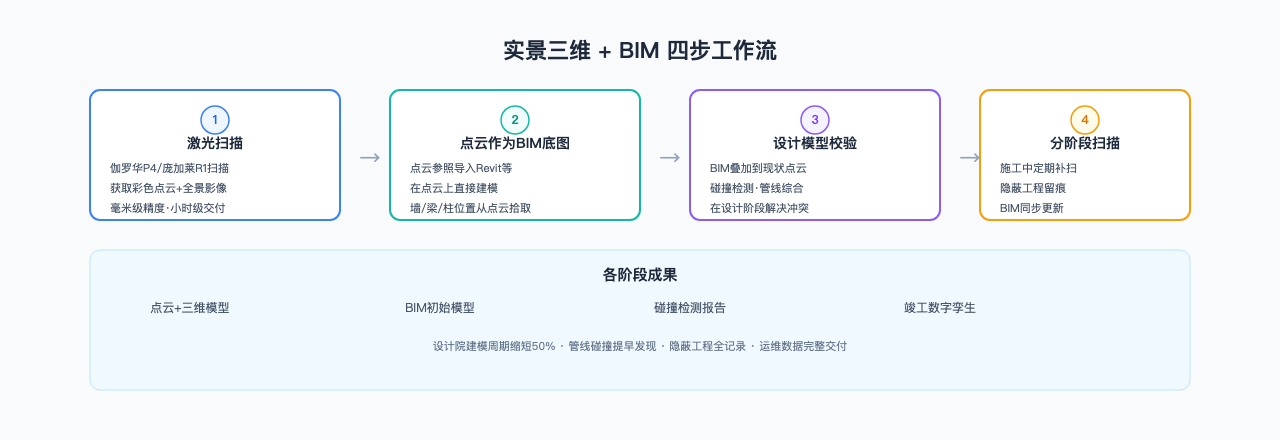

**第一步，激光扫描获取现状点云**。根据建筑规模和复杂度，选择伽罗华P4（大场景/外立面）和庞加莱R1（室内/入户）的组合方案。数据上传如视云端，自动生成彩色点云和三维模型。以6层住宅楼为例，外墙和公共区域的扫描约2-3小时，数据处理约半天。**第二步，点云作为BIM建模的底图**。BIM建模师将点云数据以参照形式导入Revit等BIM软件，在点云的"底图"上直接绘制建筑构件。墙体的实际位置参照点云中的轮廓线，层高通过点云测量获取，梁柱尺寸直接在现场数据中拾取。点云的毫米级精度消除了"图纸和现场不符"的问题，BIM模型从诞生就有准确的几何基础。**第三步，设计模型与现状模型的空间校验**。改造方案完成后，将BIM设计模型叠加到现状三维模型上进行碰撞检测。新增的管线是否和现有结构冲突？加固方案的位置和既有梁柱是否匹配？加装电梯的基础是否与地下管线重叠？在实景三维空间中进行这些校验，可以精确到毫米级，在设计阶段解决大部分冲突，避免施工中的返工。**第四步，施工过程的分阶段扫描**。改造施工期间，定期用庞加莱R1对施工现场进行扫描。每次扫描的数据与BIM模型同步，隐蔽工程的变更被及时记录。物业方和监理方通过Web端查看最新模型，了解施工进度和变更情况。竣工后的最终扫描数据构成完整的数字档案，与BIM模型一起交付给运维团队。## 实际落地价值从多个改造项目的实践来看，实景三维+BIM的组合在以下方面产生了可量化的效益：**管线碰撞大幅减少**。在现状点云中叠加设计BIM模型，管线碰撞在设计阶段即被发现和修正。正常情况下，机电管线综合需要反复协调修改，采用现状点云底图后，碰撞问题在设计阶段即可识别，施工中的返工显著减少。**现场踏勘次数减少**。设计师、施工方、监理方通过Web端共享三维模型和数据，实现了"远程踏勘"。多个项目统计，远程查看点云和三维模型替代了约60%的现场踏勘。**隐蔽工程档案完整**。分阶段扫描的施工过程数据构成完整档案，竣工验收时可以直接追溯隐蔽工程的施工记录。如视在建筑施工场景中已有分阶段扫描和竣工交付的落地实践。在制造工厂和能源场站等设施的数字化建档中，三维数据也被用于后续的运维管理，证明了这一路线的通用性。## 常见问题### 点云数据能直接导入Revit吗？如视输出的三维模型和点云数据可通过中间格式导入主流BIM软件。在实际工作流中，通常做法是将点云以"参照点云"形式导入Revit，在点云上方直接建模，而非直接转换点云为BIM构件。这种工作流在设计院中已有成熟实践。如视智慧量房功能还支持15分钟内直出CAD图纸，可作为BIM建模的补充输入。### 老旧小区的BIM建模周期能缩短多少？传统"人工测量→CAD→BIM"流程，一栋6层住宅楼约需5-7天。采用"激光扫描→点云底图→BIM建模"工作流后，测量和CAD环节从3-4天压缩到半天，整体周期缩短50%以上。对于多栋楼的大规模项目，效率提升更明显，因为扫描是多栋同时进行的，而传统测量只能逐栋完成。### 改造完成后的BIM模型怎么用？改造完成后的最终扫描数据与BIM模型同步更新，形成"竣工数字孪生"。物业公司可以在模型上关联设备参数、维修记录和运维手册，用于后续管理。这种方法已在多个工厂管线管理和设备运维中落地，证明其可行性和长期价值。---*以上内容基于国务院新闻办2026年6月政策例行吹风会公开信息及行业公开数据整理。*
