CAD编辑器

更新于 2025年03月27日

用如视激光采集设备可以快速采集空间，自动生成该空间的CAD文件，我们提供CAD轻编辑器，可以对自动CAD结果进行快速修改，并且支持CAD和彩色点云的联动展示，使得空间设计规划更加直观便捷。

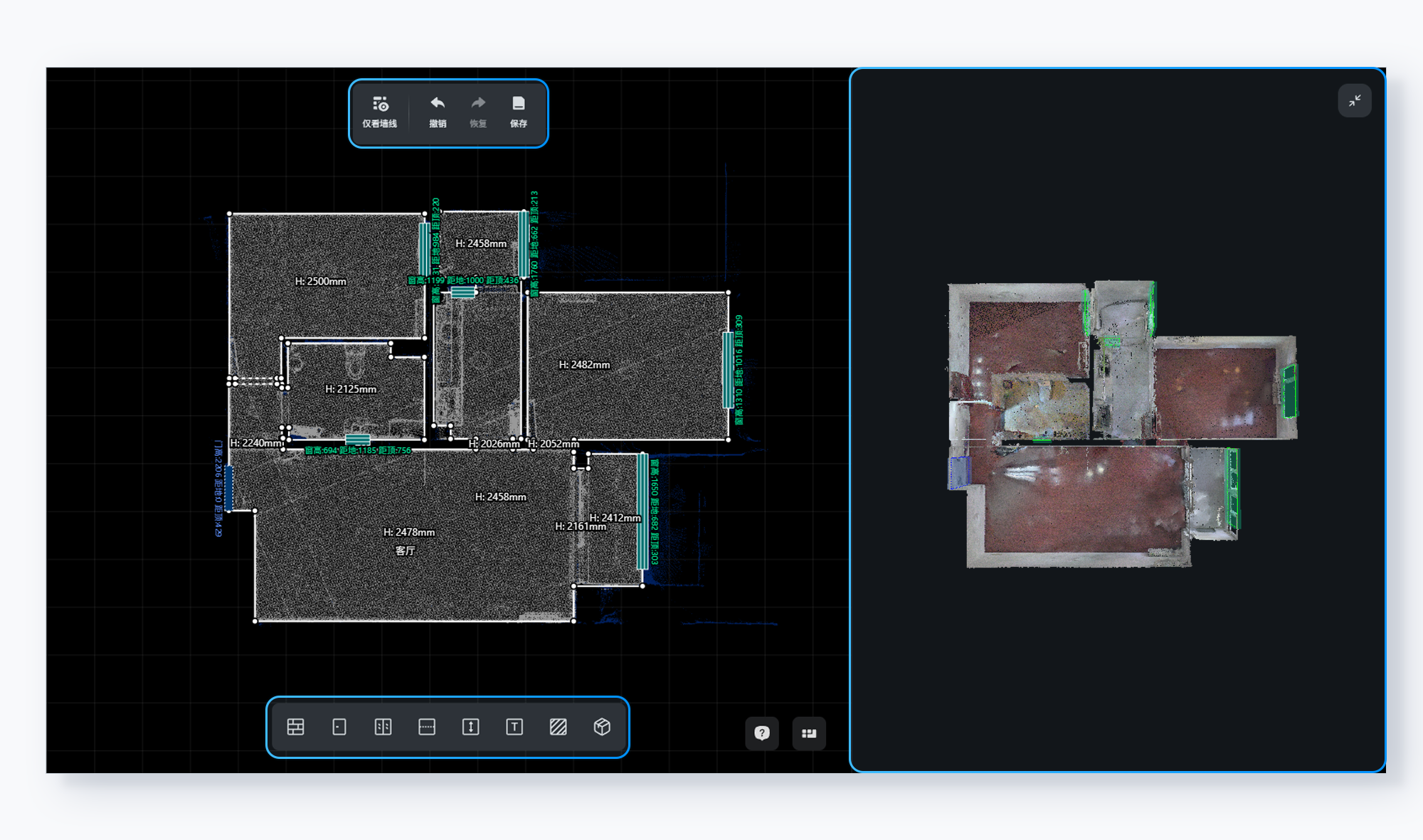

一、画布说明

（1）中心画布：底图为VR俯视图，通常情况下需要修改墙线，使其贴近俯视图的边缘

（2）项目名称：左侧画布左上角会显示当前编辑的项目名称

（3）顶部功能栏：可对文件整体进行撤销、恢复、保存等相关操作

（4）底部元素栏：可对文件进行绘制、添加物体等相关操作

（1）右侧参考：提供彩色VR作为编辑参考，细节可查看彩色VR进行确认

（2）分屏展示：支持点击右上角按钮来调整为分屏展示，便于放大查看细节

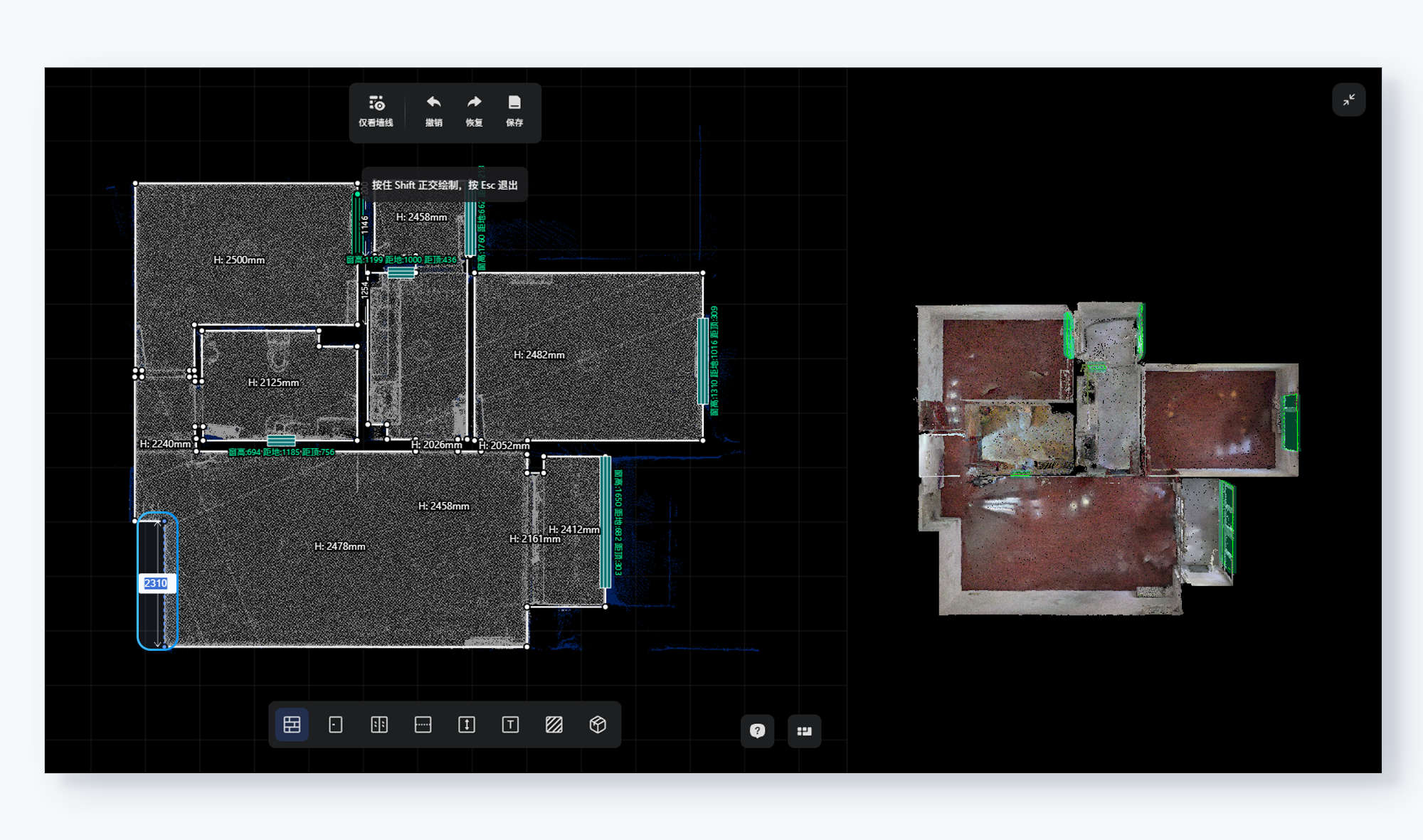

（1）新增墙体

左键点击底部绘制墙按钮，开始墙体绘制，支持键入数值进行精细化编辑

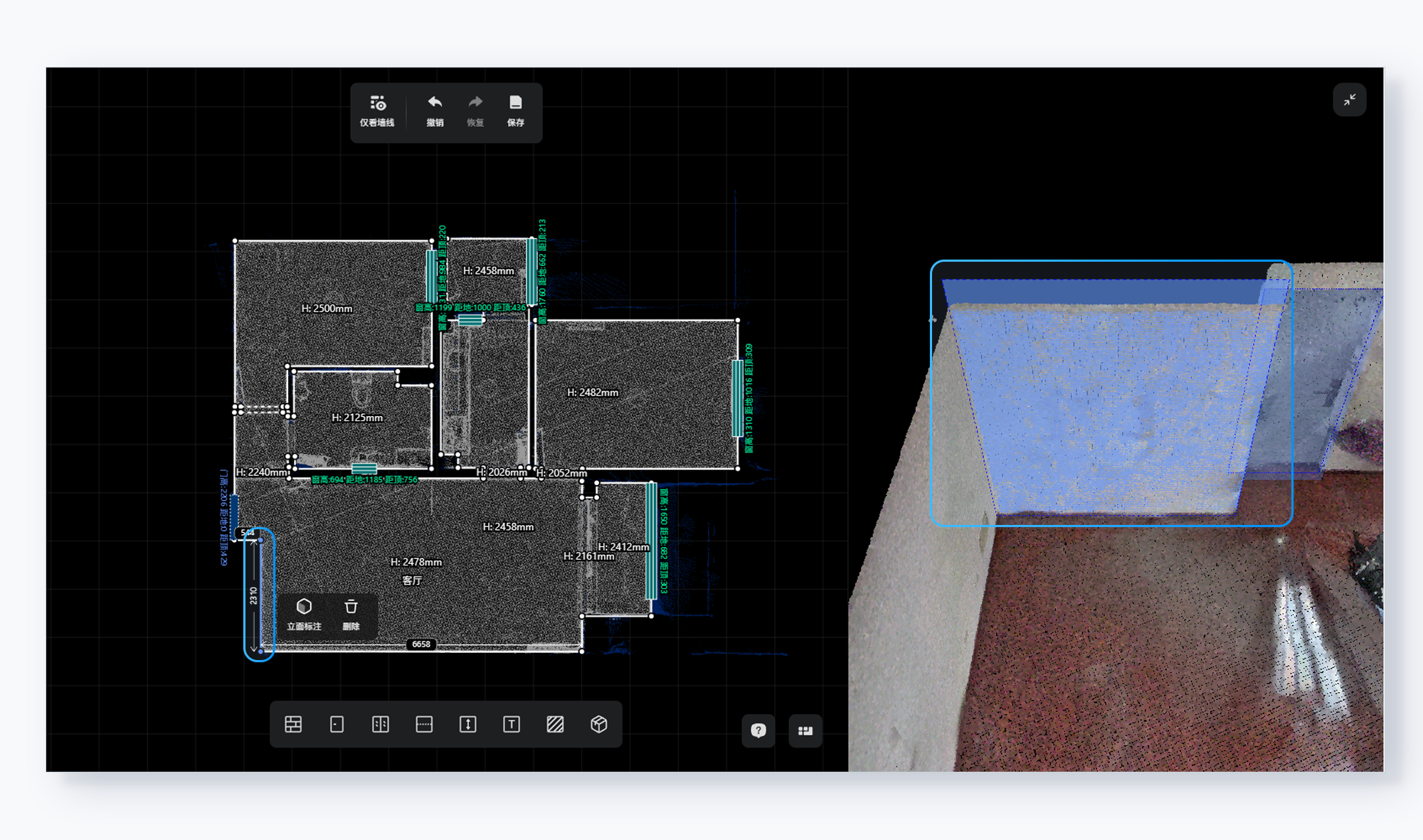

（2）调整墙体

左键拖拽墙体可以进行位置调整，VR参考中会在所选墙体位置展示相应色块

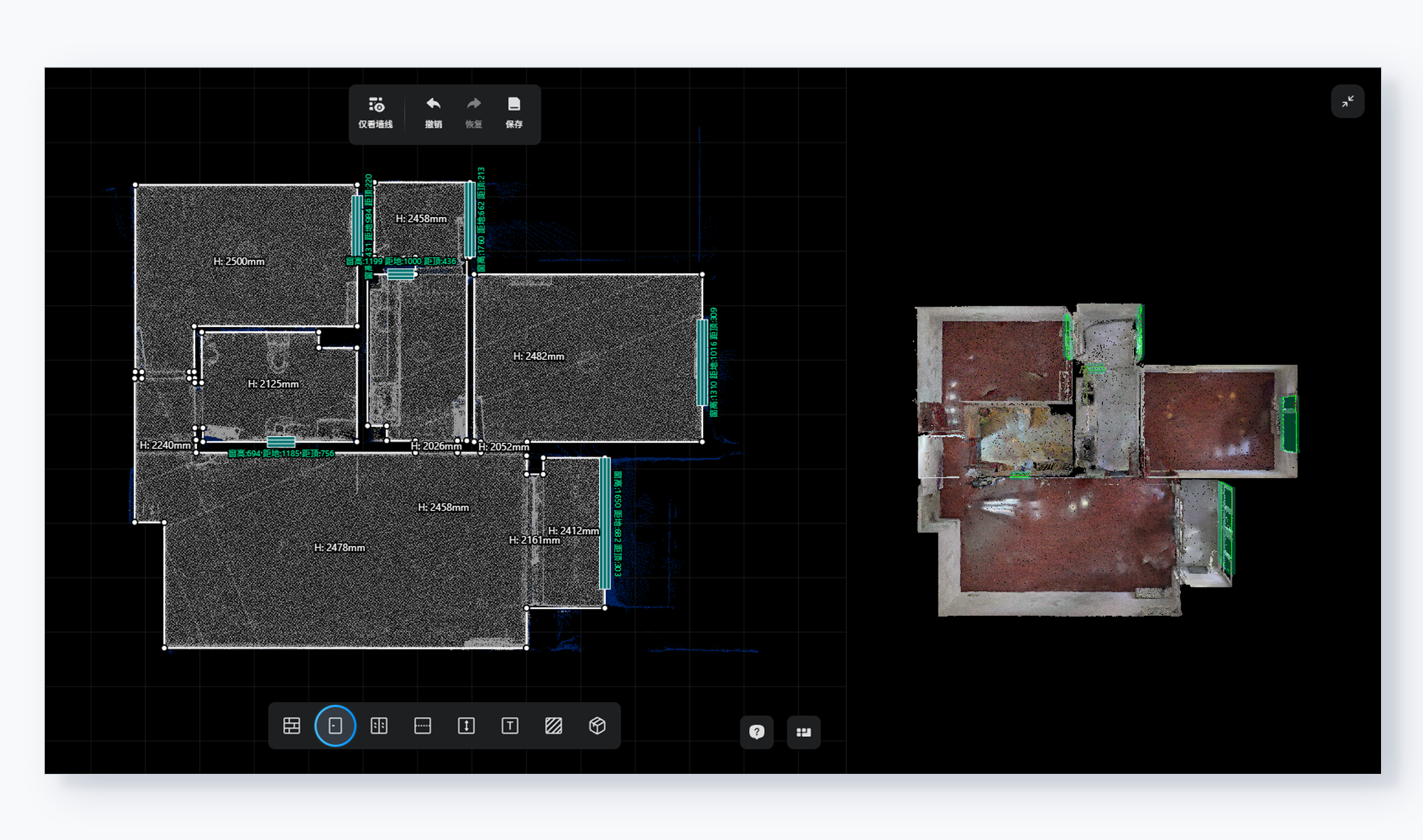

（1）新增门窗

左键点击门/窗绘制按钮，可将元素添加至对应的墙体上

（2）调整门窗

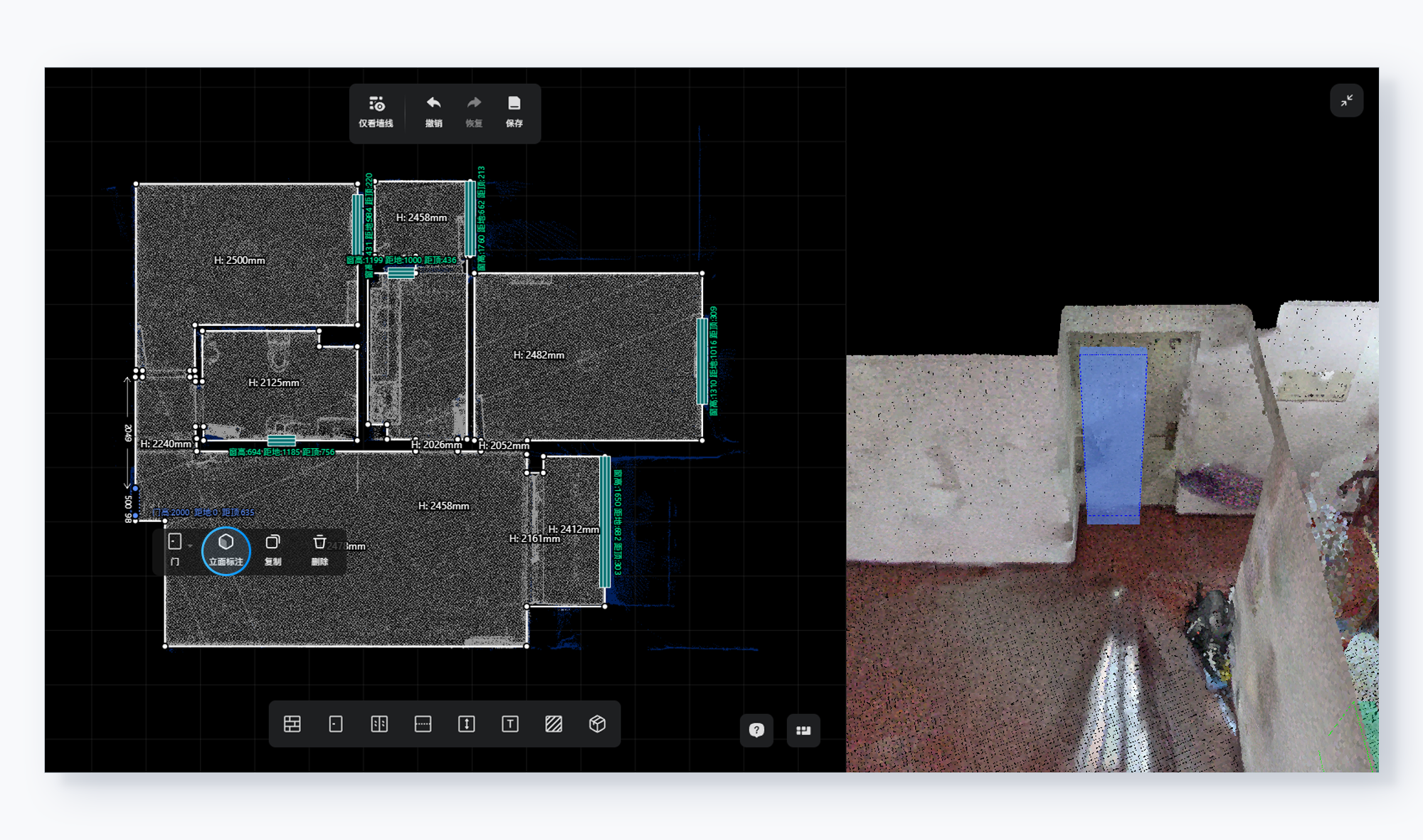

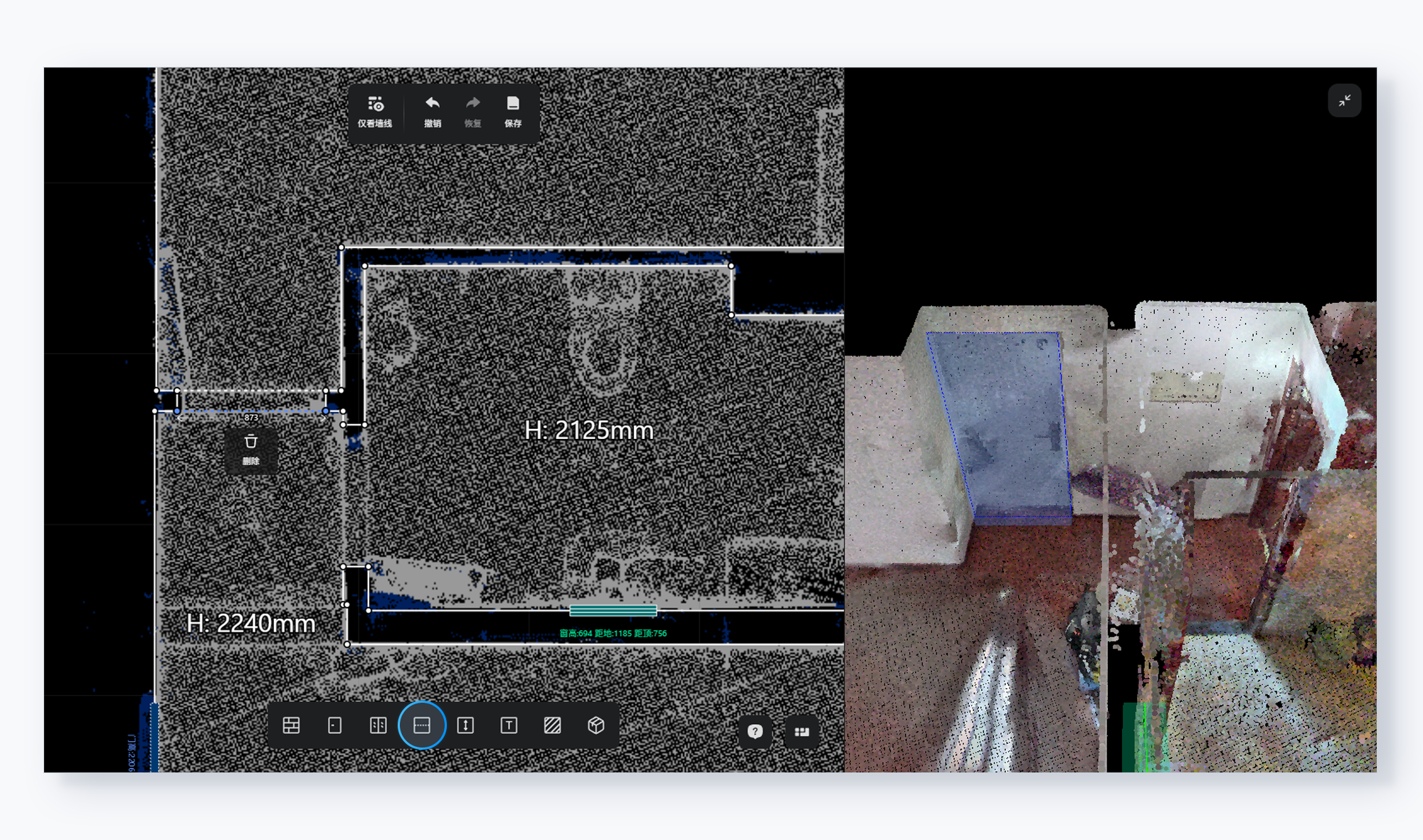

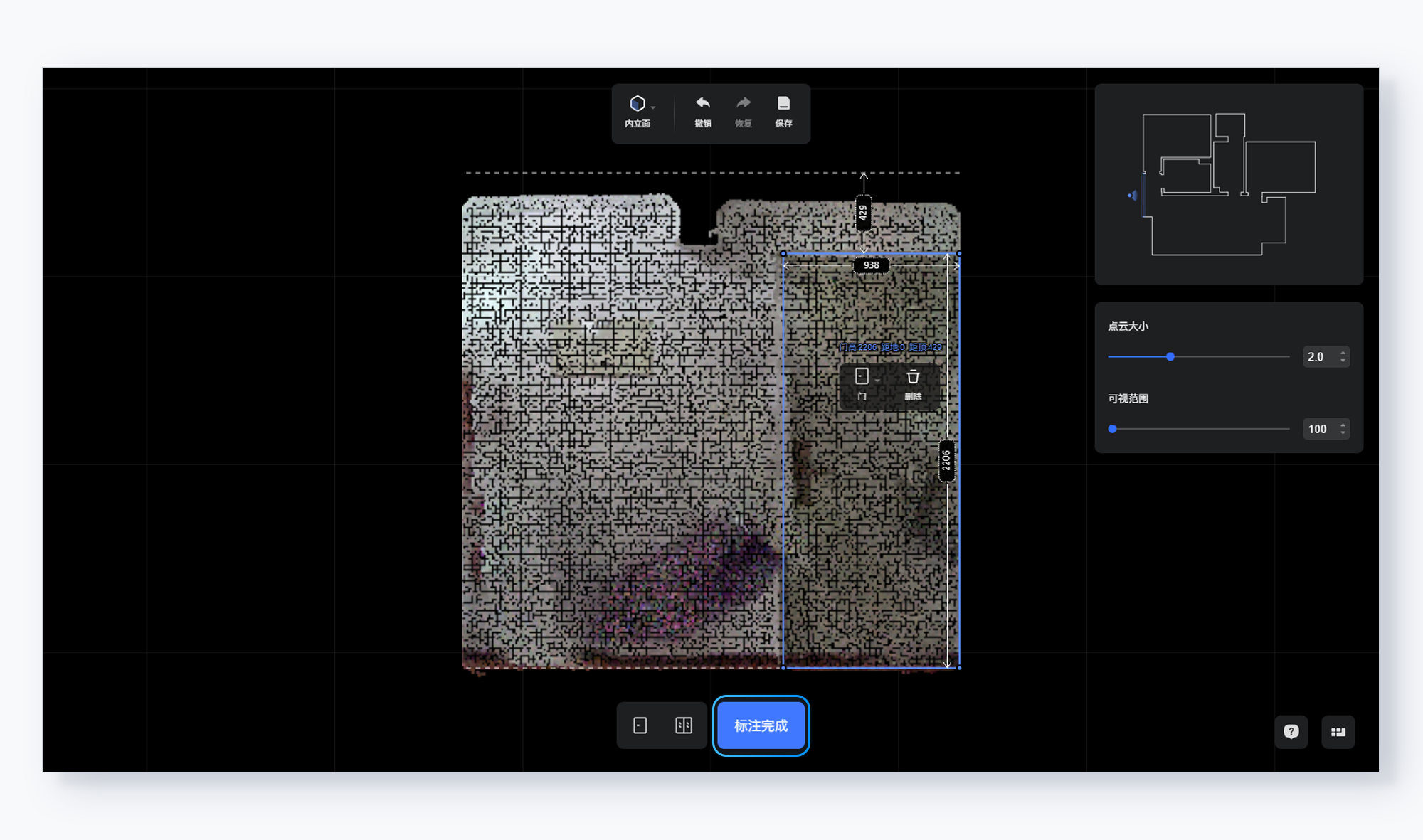

左键拖拽门窗可以进行位置调整，同时支持进入立面视角，进行精细化宽度和高度编辑

在立面标注中，拖拽矩形框线可以调整门窗尺寸，点击标注完成可以回到平面状态

左键点击标注虚线按钮，可以在画布上添加虚线，支持拖拽已有虚线来调整位置

左键点击标注高度按钮，可在画布上增加自动计算的高度数值标记

左键点击标注文本按钮，可在画布上增加文本标记

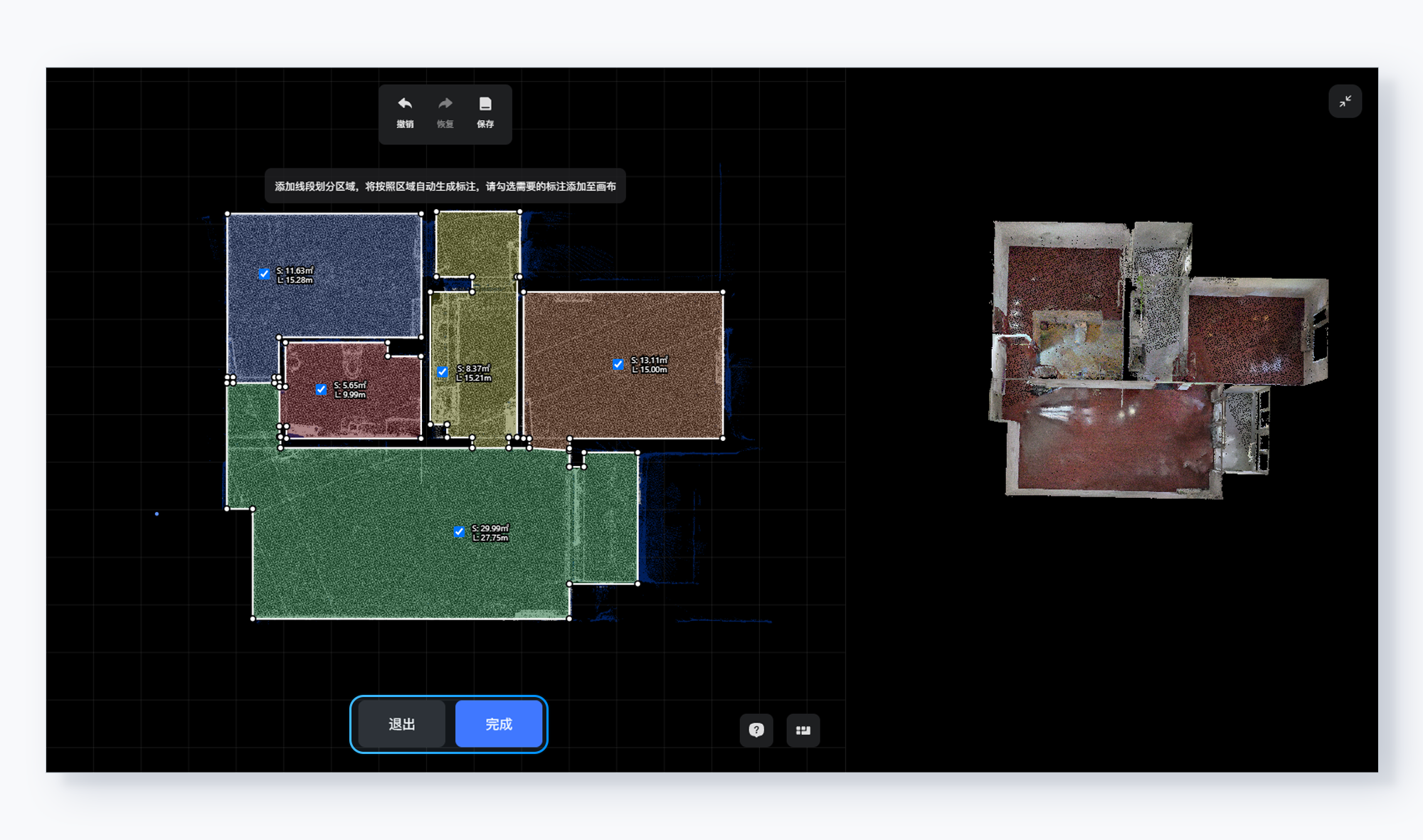

左键点击标注面积周长按钮，会进入区域划分状态

选取需要标注的区域，点击完成后，系统会自动计算所划分区域的面积周长

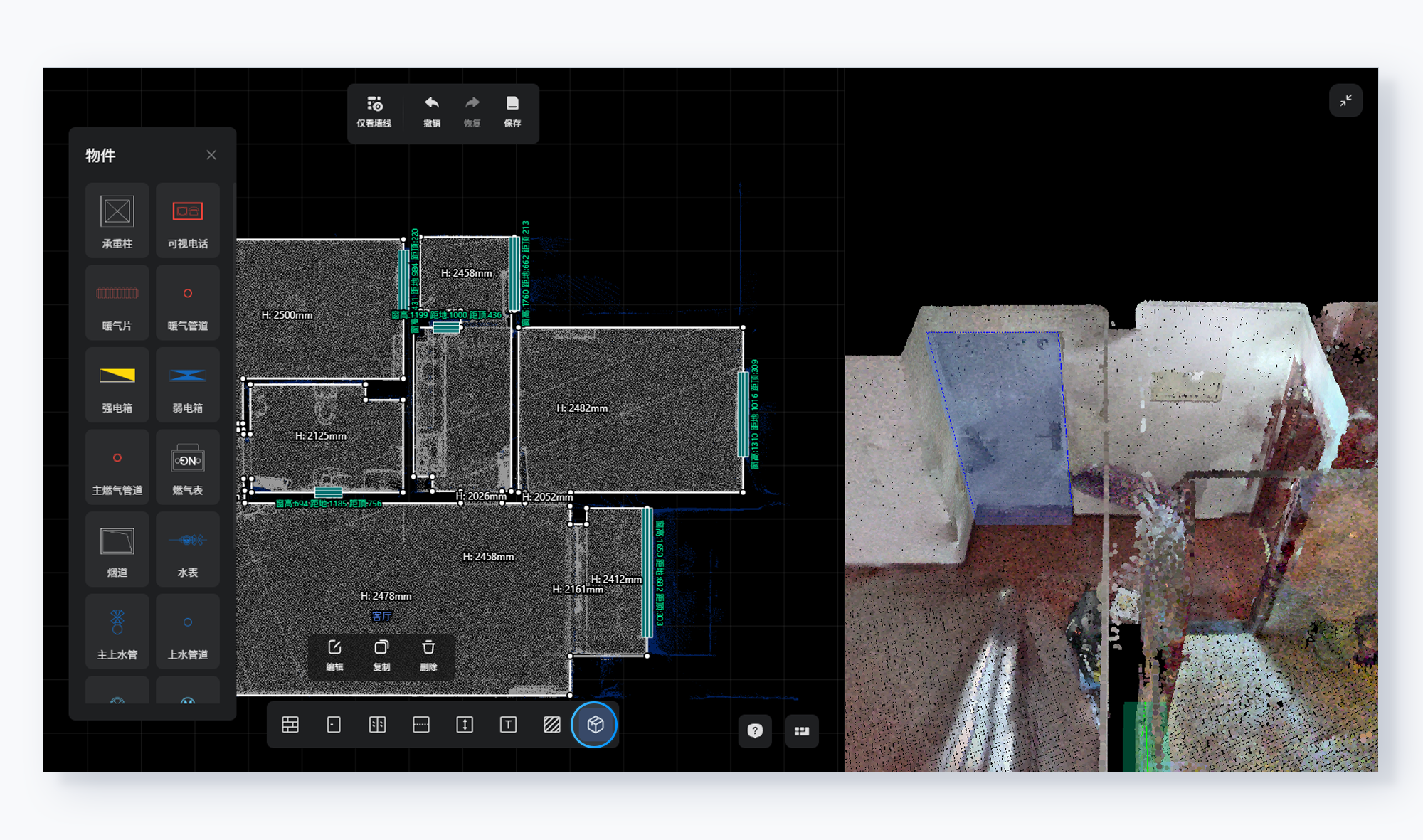

左键点击标注物件按钮，画布左侧会展开物件列表，可以左键点击列表中的物件进行摆放
